Реализованные конструкции — полный каталог с проектной документацией.

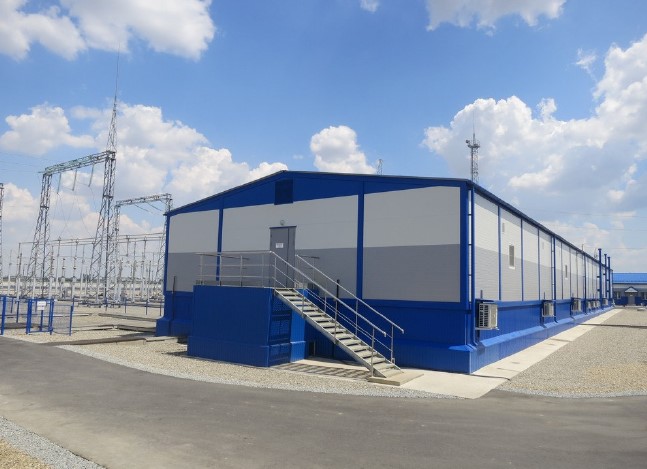

Модульные и быстровозводимые здания электротехнического назначения, для различных технологических процессов, КТП, для размещения релейной аппартуры, ОПУ, ЗРУ и других назначений, включая здания гостиниц и офисно бытовых для крайнего севера.

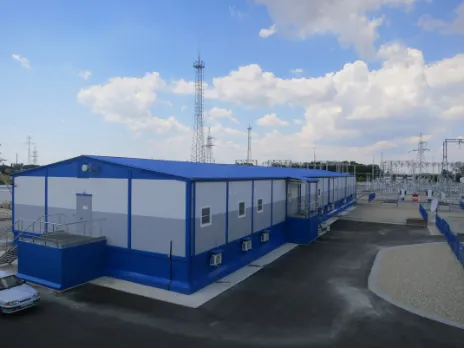

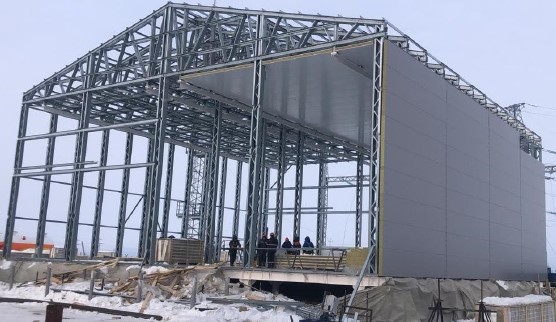

Быстровозводимое каркасное здание предназначено для размещения распределительных устройств, силовых трансформаторов, частотных преобразователей, панелей управления и прочего электротехнического оборудования с классом напряжения до 110‐35‐10 кВ. Здание предусмотрено для эксплуатации в неагрессивных и слабоагрессивных средах при наружной температуре от минус 60°С до плюс 40°С, относительной влажности не более 80%, в районах с сейсмичностью не более 9 баллов по шкале MSK‐64. С целью обеспечения пожарной безопасности объёмно‐планировочные и конструктивные решения зданий определяются в соответствии с СП 1.13130.2009 ‐ СП 4.13130.2009.

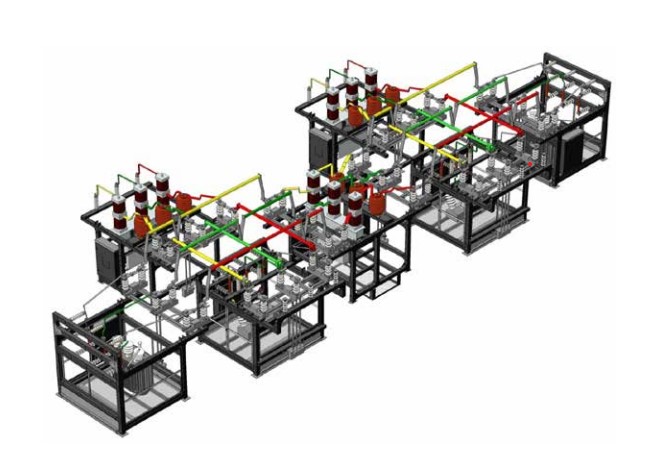

Блоки открытого распределительного устройства напряжением 35 кВ завода «СТИЛКОН» — это серия унифицированных модульных конструкций из горячеоцинкованной стали, предназначенных для ускоренного монтажа и комплектации подстанций любого класса напряжения.

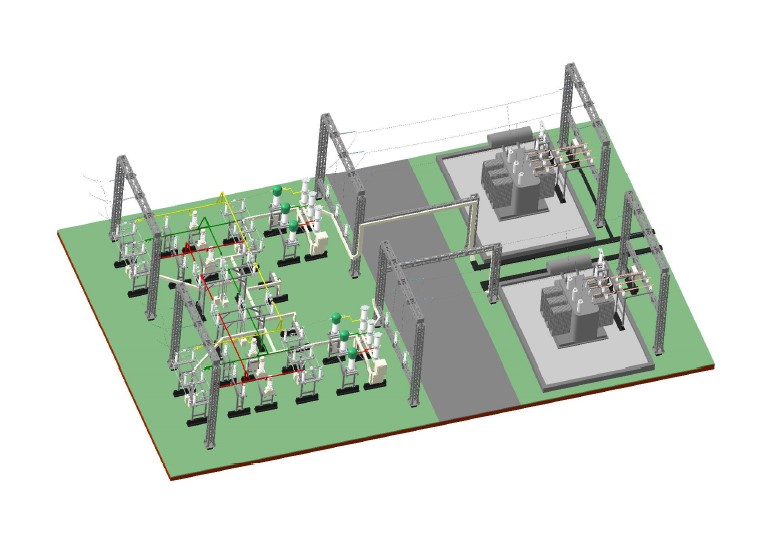

Открытые распределительные устройства (ОРУ) напряжением 110-220 кВ предназначены для приема, распределения и передачи электроэнергии в составе комплектных трансформаторных подстанций блочно-модульного исполнения.

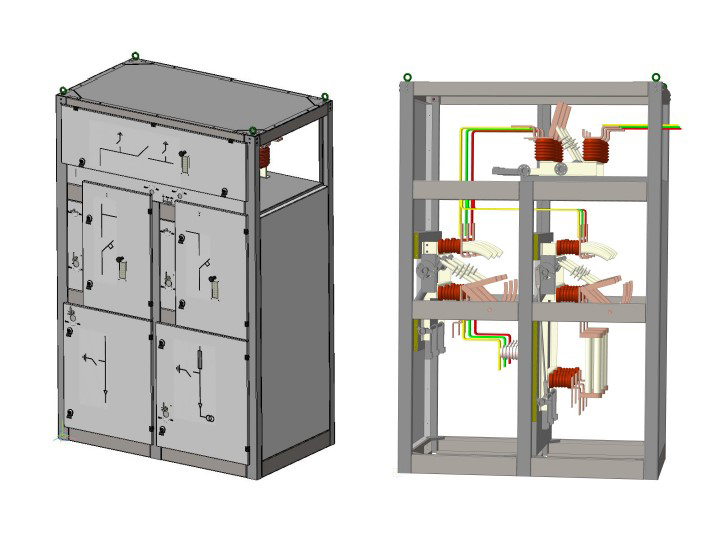

КСО‑300 — камера сборной одностороннего обслуживания на 6(10) кВ для ввода и секционирования в комплектных подстанциях 10/0,4 кВ. Компактное решение с механической блокировкой, оцинкованным корпусом и съёмным приводом, обеспечивающее безопасную эксплуатацию и уменьшение габаритов КТП. Применяется в радиальных и кольцевых схемах электроснабжения.

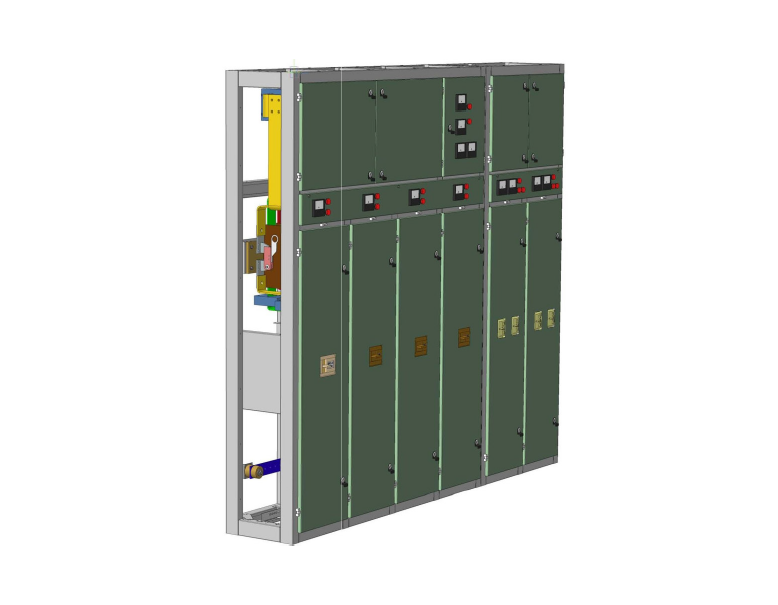

ШРО‑420 — шкаф распределительный одностороннего обслуживания на 0,4 кВ для комплектации РУНН в составе блочно‑модульных подстанций. Выполнен из оцинкованной стали без сварки, оснащён разъединителями РЕ‑19, автоматическими выключателями (25–2000 А), трансформаторами тока и индикацией напряжения. Кассетная установка автоматов и отсутствие наружных приводов обеспечивают быстрый монтаж/замену и сокращают коридор обслуживания до 1 м. Применяется в схемах с одним/двумя вводами и секционированием для распределения электроэнергии 0,4 кВ.

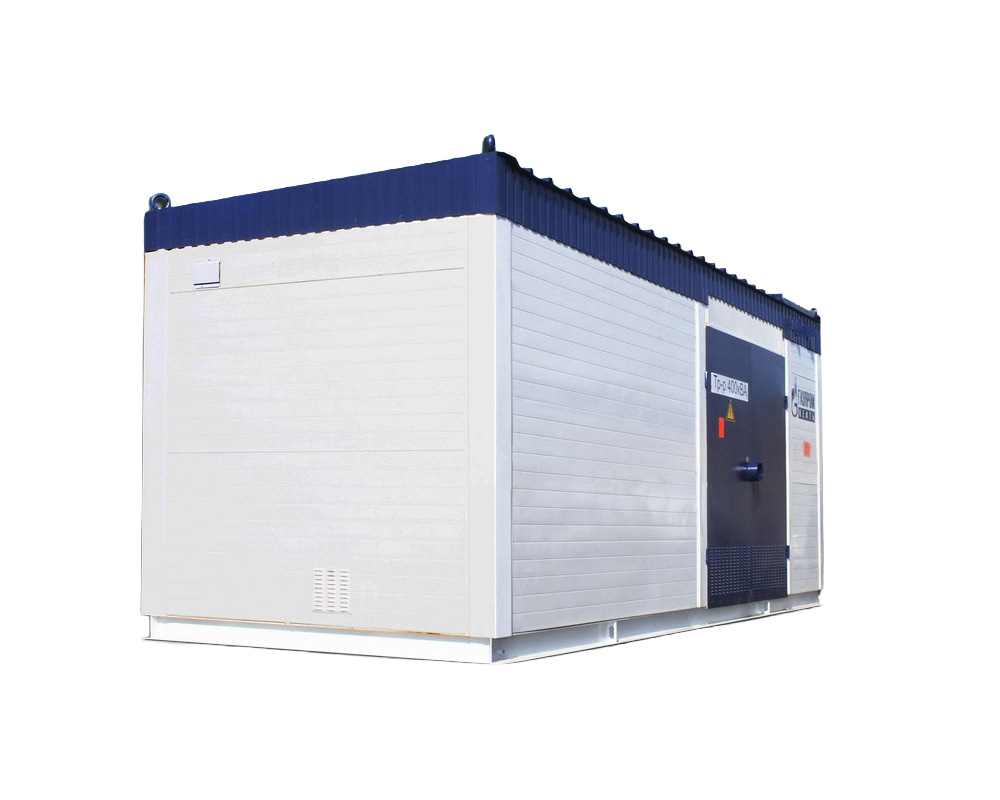

КТПНУ‑6(10)/0,4 кВ — блочно-модульная подстанция наружного исполнения для преобразования напряжения 6(10) кВ в 0,4 кВ. Состоит из одного или нескольких модульных зданий полной заводской готовности с оборудованием РУ‑6(10) кВ (КСО‑300/200) и РУ‑0,4 кВ (ШРО‑420). Оснащена системами вентиляции, электрообогрева, аварийного слива масла и механической блокировкой коммутационных аппаратов. Предназначена для электроснабжения промышленных и гражданских объектов в климатических условиях У/УХЛ при сейсмичности до 9 баллов. Поддерживает схемы с одним/двумя вводами и секционированием для повышения надёжности электроснабжения.
Стальные оцинкованные порталы и металлоконструкции для открытых распределительных устройств (ОРУ) напряжением 35 кВ, 110 кВ и 220 кВ, предназначенные для монтажа электрооборудования подстанций и обеспечения надежного крепления шин, аппаратов и грозозащиты.

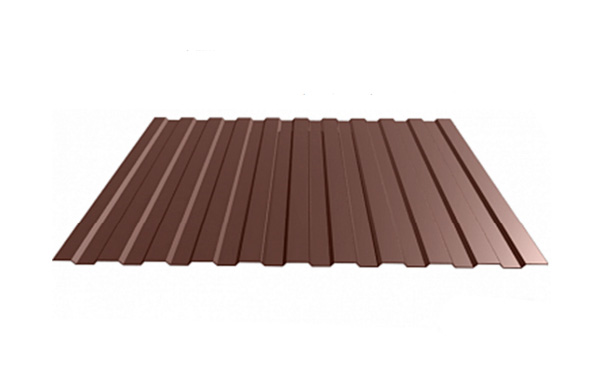

Завод «СТИЛКОН» (г. Самара) специализируется на проектировании, изготовлении и поставке оборудования для электросетевого комплекса и строительных материалов промышленного назначения. Продукция завода соответствует требованиям ГОСТ, ПУЭ и технических регламентов ЕАЭС.
Комплекс технической документации завода «СТИЛКОН», включающий каталоги, технические инструкции, схемы компоновки, монтажные руководства и нормативные выдержки для проектирования, строительства и эксплуатации комплектных трансформаторных блочно‑модульных подстанций напряжением 220/110/35/10(6)/0,4 кВ. Документация описывает серию типовых решений оборудования и конструкций производства завода «СТИЛКОН» и предназначена для использования проектными организациями, монтажными подразделениями и эксплуатирующими службами.
