Проект

Порталы, мачты, металлоконструкции

Стальные оцинкованные порталы и металлоконструкции для открытых распределительных устройств (ОРУ) напряжением 35 кВ, 110 кВ и 220 кВ, предназначенные для монтажа электрооборудования подстанций и обеспечения надежного крепления шин, аппаратов и грозозащиты.

4 документа

Проектная документация

Откройте документ для просмотра PDF в браузере или скачайте файл.

PDF

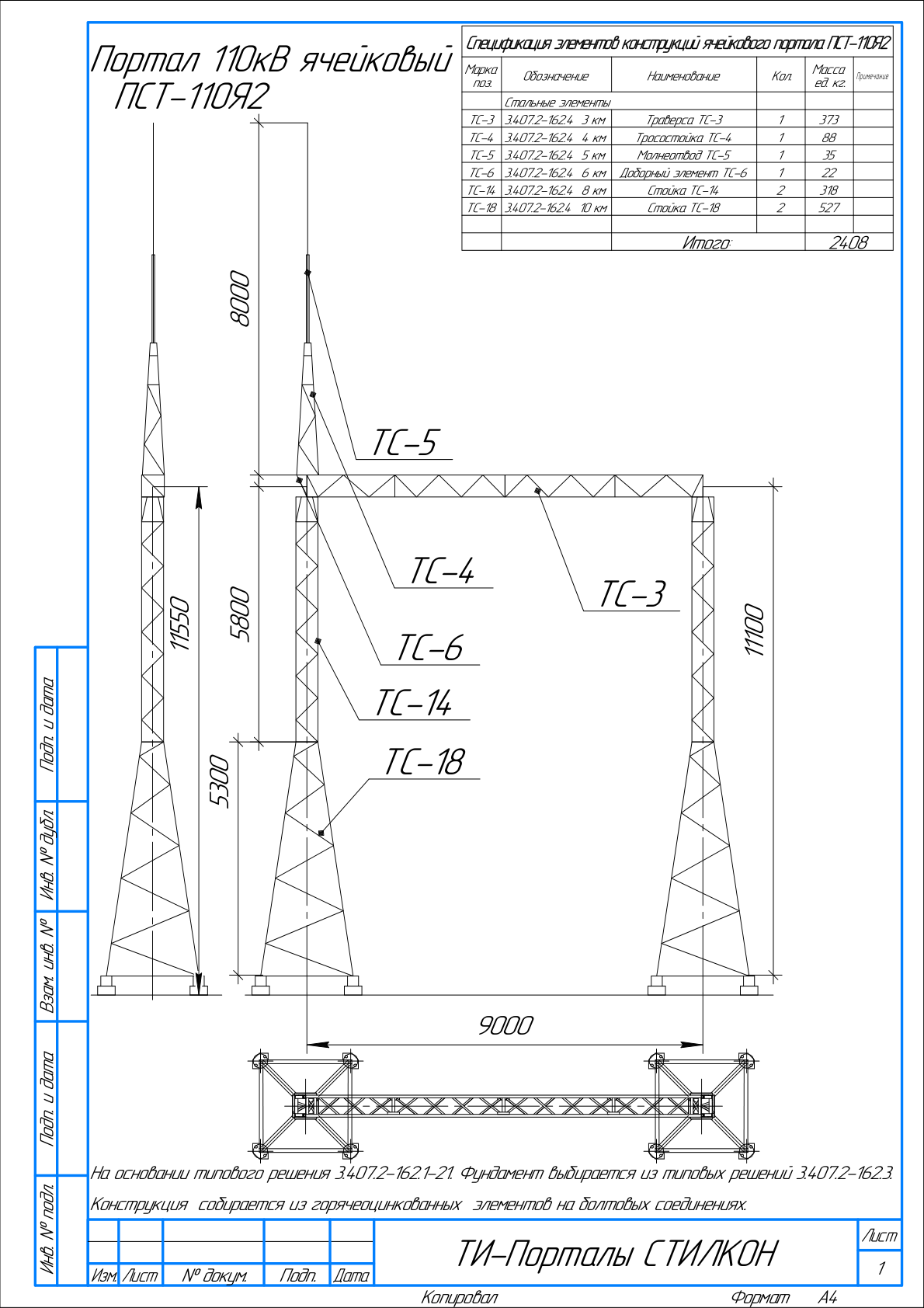

Превью: Порталы северного исполнения «СТИЛКОН-Север»

PDF

Смотреть

Порталы северного исполнения «СТИЛКОН-Север»

Формат PDF

Техническая инструкция по стальным оцинкованным порталам северного исполнения (УХЛ1) напряжением 35-110-220 кВ завода «СТИЛКОН». Документ описывает конструктивные особенности порталов для эксплуатации в условиях крайнего севера: усиленные металлоконструкции из стали С350 с пределом текучести 375 Н/мм², специальное цинковое покрытие ≥60 мкм, расчет на ветровые нагрузки до 650 Па и гололед до 25 мм, температурный диапазон от –60°С до +40°С. Включает спецификации элементов, схемы монтажа на сваи или лежни типа ЛЖ, требования к метизам из хладостойких сталей.

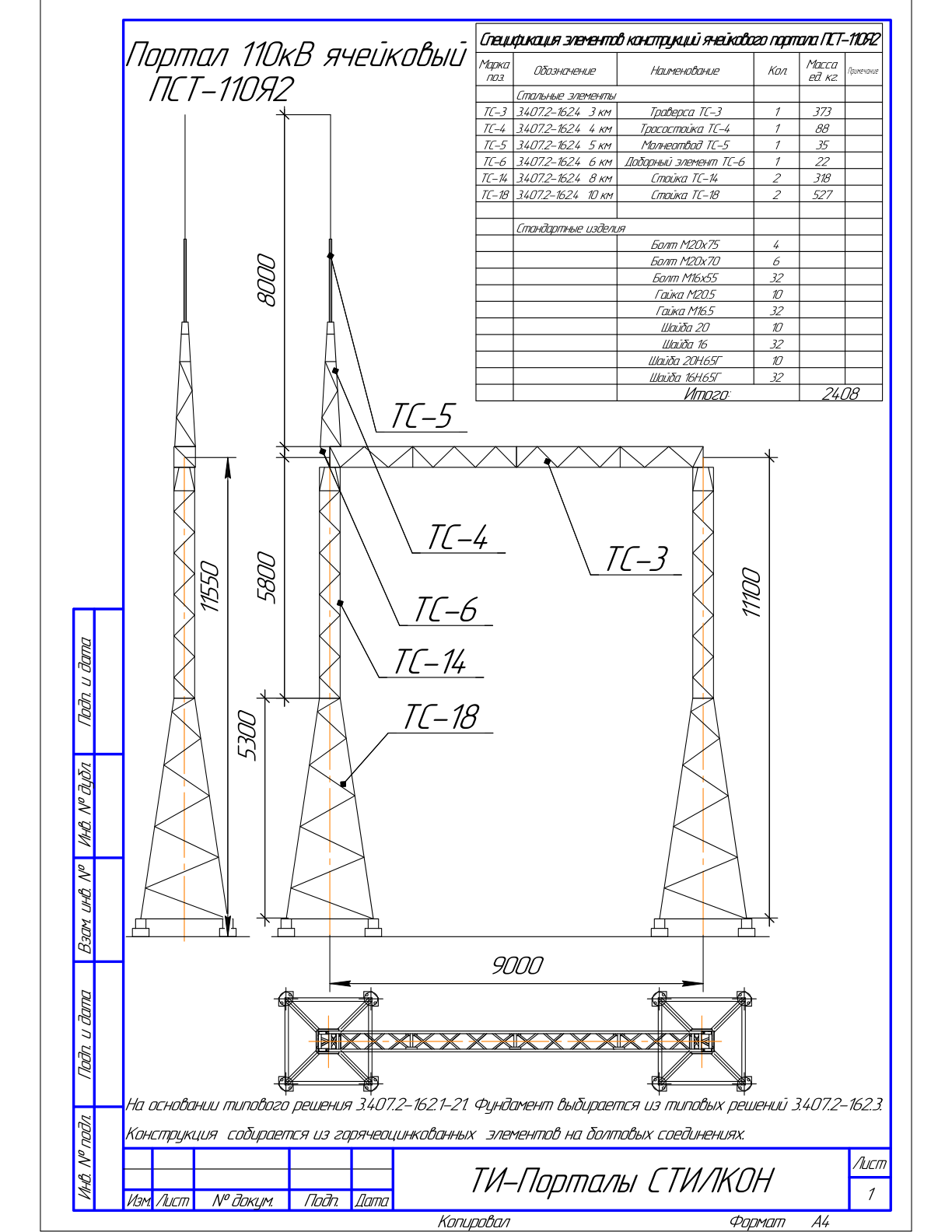

Превью: Cтальные оцинкованные порталы «СТИЛКОН»

PDF

Смотреть

Cтальные оцинкованные порталы «СТИЛКОН»

Формат PDF

Техническая инструкция по стальным оцинкованным порталам напряжением 35-110-220 кВ завода «СТИЛКОН». Документ содержит спецификации элементов конструкций ячеечных и шинных порталов (ПС-35, ПСЛ-110, ПСТ-110, ПС-220), габаритные схемы, массы металлоконструкций и рекомендации по монтажу. Порталы изготавливаются из горячеоцинкованной стали С350 на болтовых соединениях без сварки, предназначены для подвески ошиновки, изоляторов, грозозащитных тросов и оборудования ОРУ. Фундаменты подбираются по типовым решениям 3.407.2-162.3.

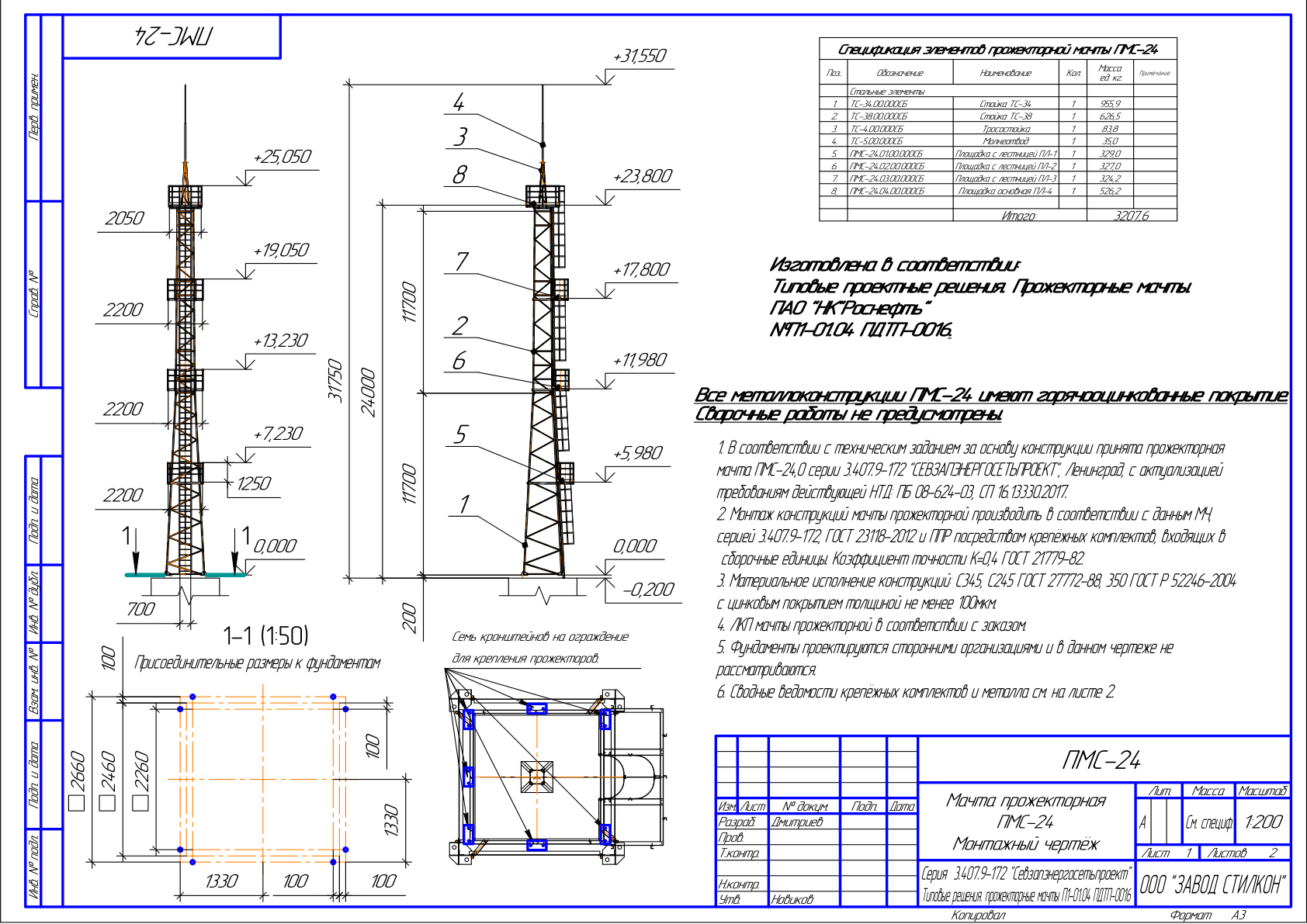

Превью: Техническая инструкция «ПМС-24 МЧ»

PDF

Смотреть

Техническая инструкция «ПМС-24 МЧ»

Формат PDF

Техническая инструкция по стальному оцинкованному порталу ПМС-24 (пролёт 24 метра) для монтажа кранового оборудования, линейных вводов и ошиновки в составе открытых распределительных устройств. Документ содержит габаритные схемы, спецификации элементов из горячеоцинкованной стали С350 (аналог 09Г2С), данные о массах конструкций и рекомендации по монтажу на болтовых соединениях без сварки. Порталы предназначены для эксплуатации в климатических условиях УХЛ1, сейсмостойкость до 9 баллов по шкале MSK-64. Фундаменты подбираются по типовым решениям серии 3.407.2-162.3.

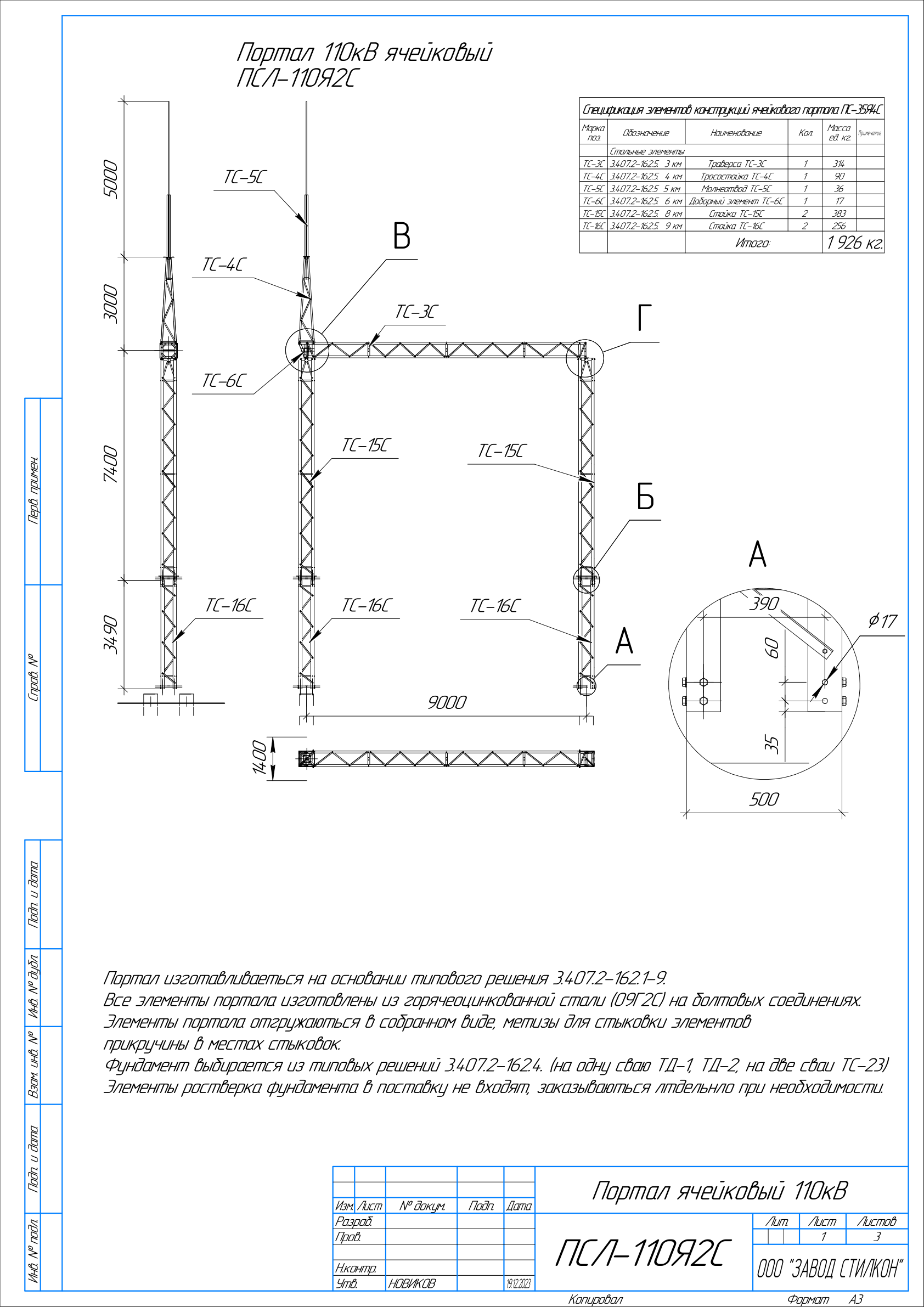

Превью: Сборочный чертёж портала ПСЛ-110Я2 «СТИЛКОН»

PDF

Смотреть

Сборочный чертёж портала ПСЛ-110Я2 «СТИЛКОН»

Формат PDF

Сборочная документация (СБ) на ячейковый портал напряжением 110 кВ типа ПСЛ-110Я2 завода «СТИЛКОН». Документ включает деталировку элементов конструкции: стоек ТС-15/ТС-16, траверсы ТС-3, тросостоек ТС-4, доборных элементов и молниеотводов. Все металлоконструкции изготавливаются из горячеоцинкованной стали с классом цинкования 1, собираются на болтовых соединениях. Указаны массы элементов, спецификации метизов (болты М20, гайки, шайбы), общие габариты портала (пролёт 9000 мм) и требования к фундаментам. Предназначен для подвески гибкой ошиновки, изоляторов и грозозащитных тросов в ОРУ-110 кВ.
