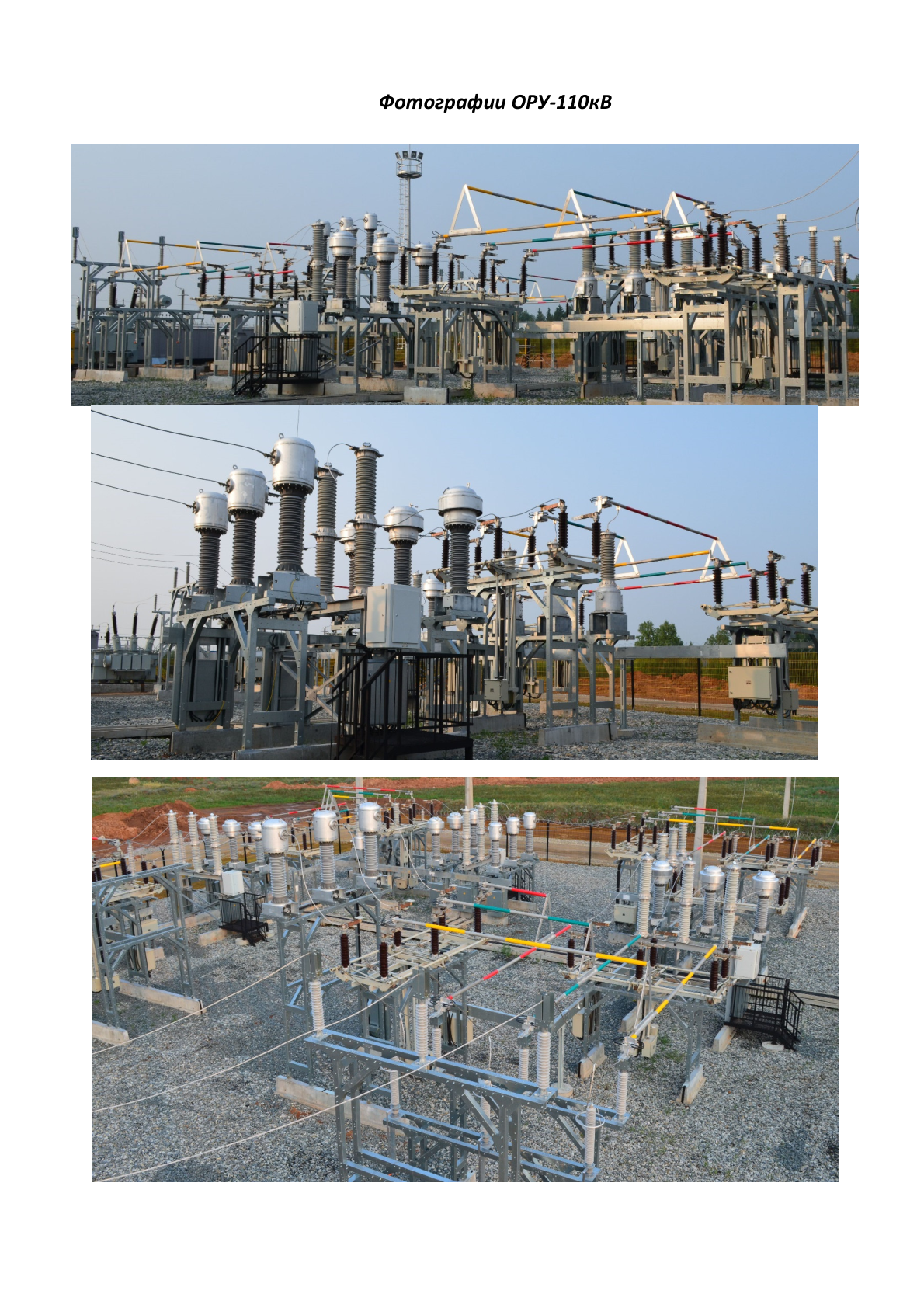

Блоки ОРУ-110-220кВ

Открытые распределительные устройства (ОРУ) напряжением 110-220 кВ предназначены для приема, распределения и передачи электроэнергии в составе комплектных трансформаторных подстанций блочно-модульного исполнения.

9 документов

Проектная документация

Откройте документ для просмотра PDF в браузере или скачайте файл.

PDF
Превью: Каталог и техническая инструкция ОРУ-110 кВ «СТИЛКОН»
PDF
Смотреть

Каталог и техническая инструкция ОРУ-110 кВ «СТИЛКОН»

Формат PDF

Основной каталог и техническая инструкция по открытым распределительным устройствам 110 кВ марки СТИЛКОН. Документ описывает область применения, климатическое исполнение (УХЛ), технические характеристики (ном. ток 1000 А, термическая стойкость 31,5 кА, срок службы 30 лет) и конструктивные особенности (горячее цинкование ≥60 мкм, минимальные габариты по ПУЭ). Содержит однолинейные схемы (110-3Н, 110-4Н, 110-5АН, 110-6, 110-11…110-14), примеры планов подстанций, номенклатуру блоков, характеристики жесткой и гибкой ошиновки, а также наземных и подвесных кабельных лотков. Включает разделы по оформлению заказа и сертификации.

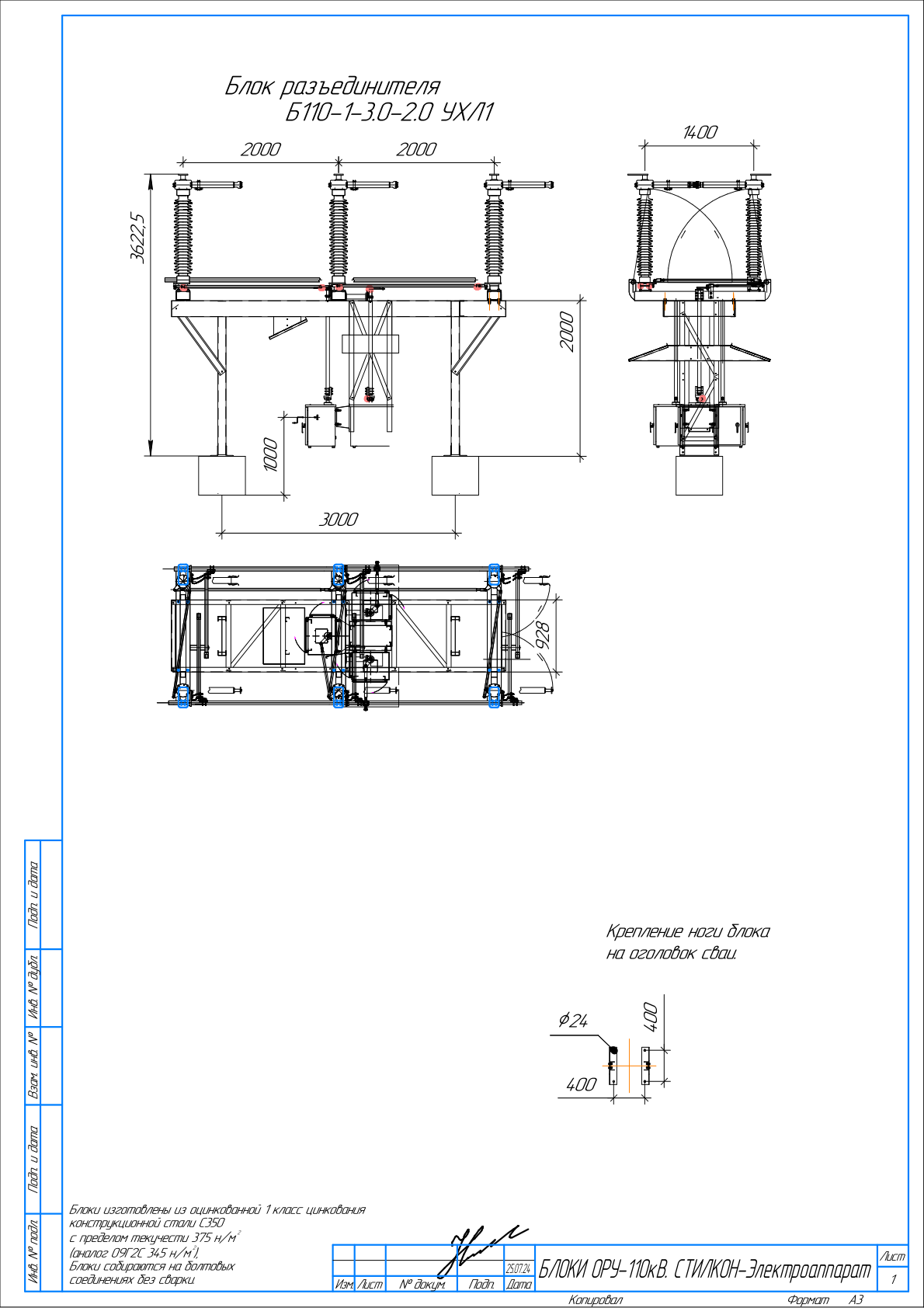

Превью: Технические чертежи блоков ОРУ-110 кВ на базе 3000 мм
PDF
Смотреть

Технические чертежи блоков ОРУ-110 кВ на базе 3000 мм

Формат PDF

Альбом технических чертежей унифицированных блоков для ОРУ 110 кВ с межосевым расстоянием 3000 мм. Документ содержит габаритные схемы и монтажные данные для блоков разъединителей, трансформаторов напряжения (ЗНГА, НАМИ), трансформаторов тока (ТГФМ, ТГМ), выключателей, ограничителей перенапряжения, опорных изоляторов и кабельных муфт. Все металлоконструкции изготовлены из горячеоцинкованной стали С350 с пределом текучести 375 Н/мм², собираются на болтах без сварки. Указаны варианты монтажа на лежни ЛЖ или свайные фундаменты с размерами контактных площадок.

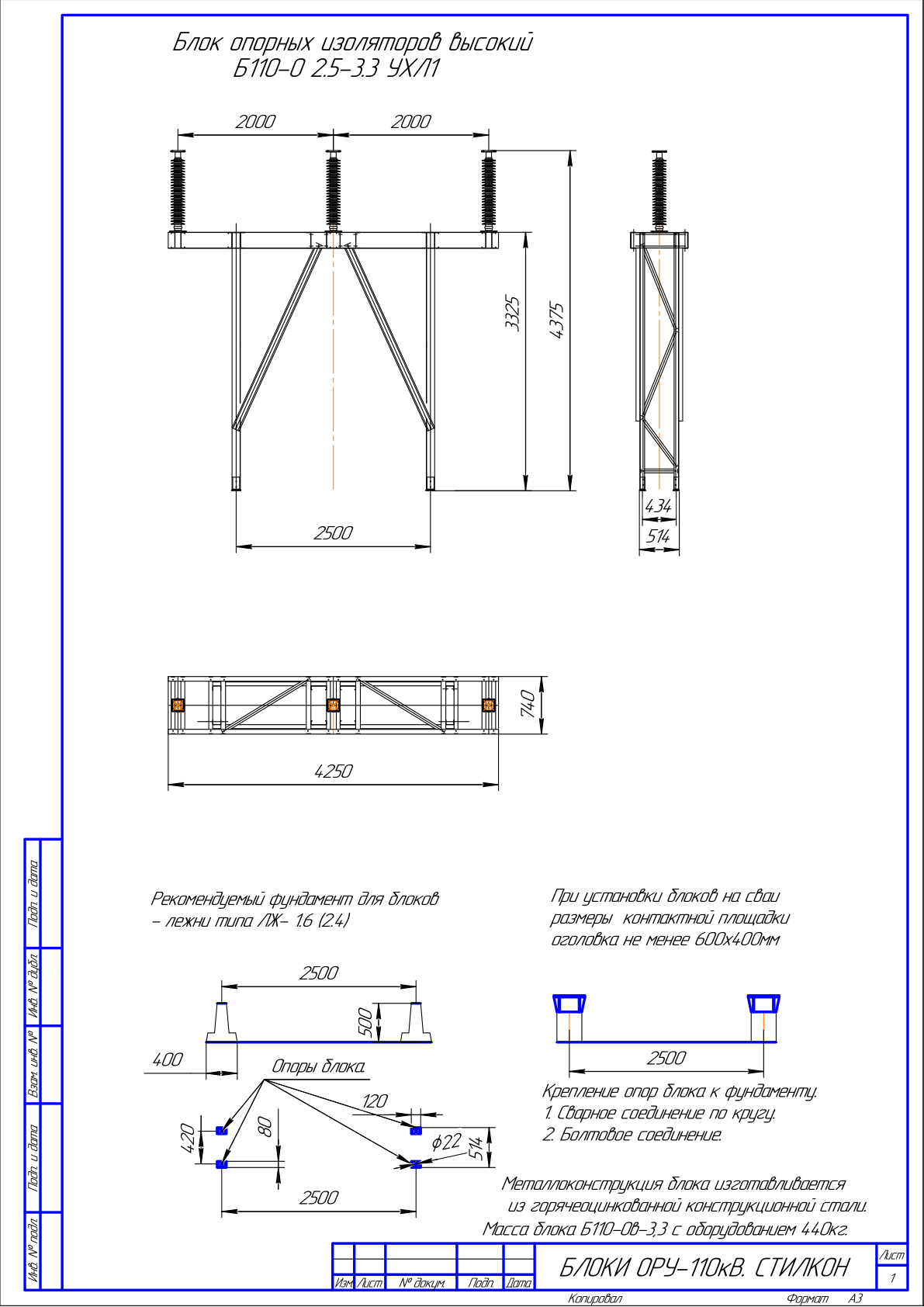

Превью: Технические чертежи блоков ОРУ-110 кВ на базе 2500 мм
PDF
Смотреть

Технические чертежи блоков ОРУ-110 кВ на базе 2500 мм

Формат PDF

Комплект рабочих чертежей функциональных блоков для ОРУ 110 кВ с унифицированным межосевым расстоянием 2500 мм. Включает габаритные схемы и спецификации для блоков опорных изоляторов, ограничителей перенапряжения (ОПН), заземления нейтрали, трансформаторов тока и напряжения, разъединителей и выключателей. Конструкции выполнены из горячеоцинкованной стали С350, собираются на болтовых соединениях без сварки. Приведены массы блоков, варианты крепления к фундаментам (лежни типа ЛЖ или сваи) и рекомендуемые размеры оголовков.

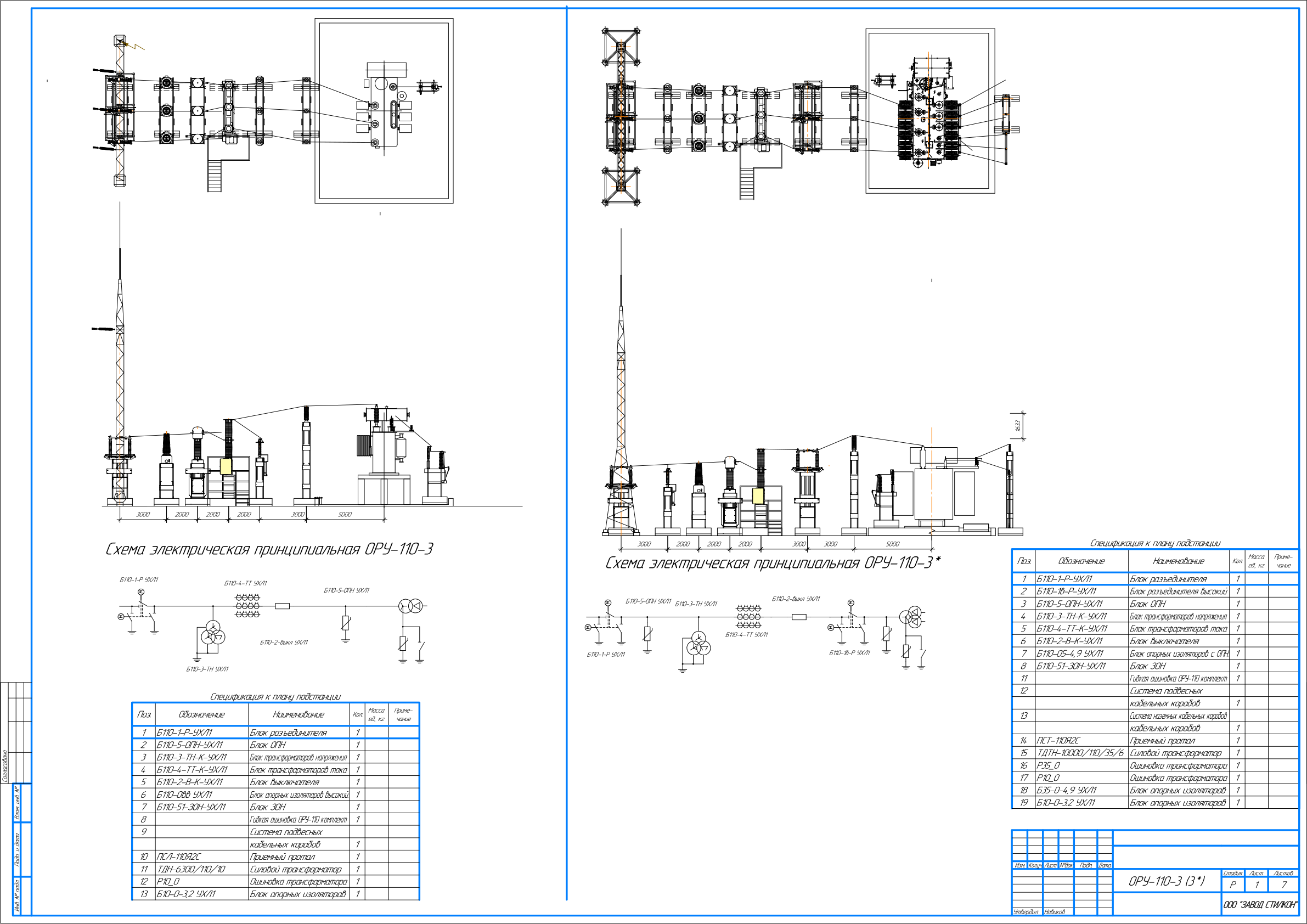

Превью: Планы расположения оборудования и габаритные размеры — ОРУ-110кВ Схемы 3, 4, 5
PDF
Смотреть

Планы расположения оборудования и габаритные размеры — ОРУ-110кВ Схемы 3, 4, 5

Формат PDF

Компоновочные чертежи открытого распределительного устройства 110 кВ для схем №3, №4, №5. Документ включает: Планы размещения блоков с привязкой к осям (размеры 4500, 5000, 9000, 2000 мм) Расположение блоков: Б110-2-выкл (выключатель), Б110-4-ТТ (трансформатор тока) Габаритные размеры ячеек и расстояния между фазами Отметки согласования, инвентарные номера Варианты компоновки с разным количеством ячеек и конфигурацией шин

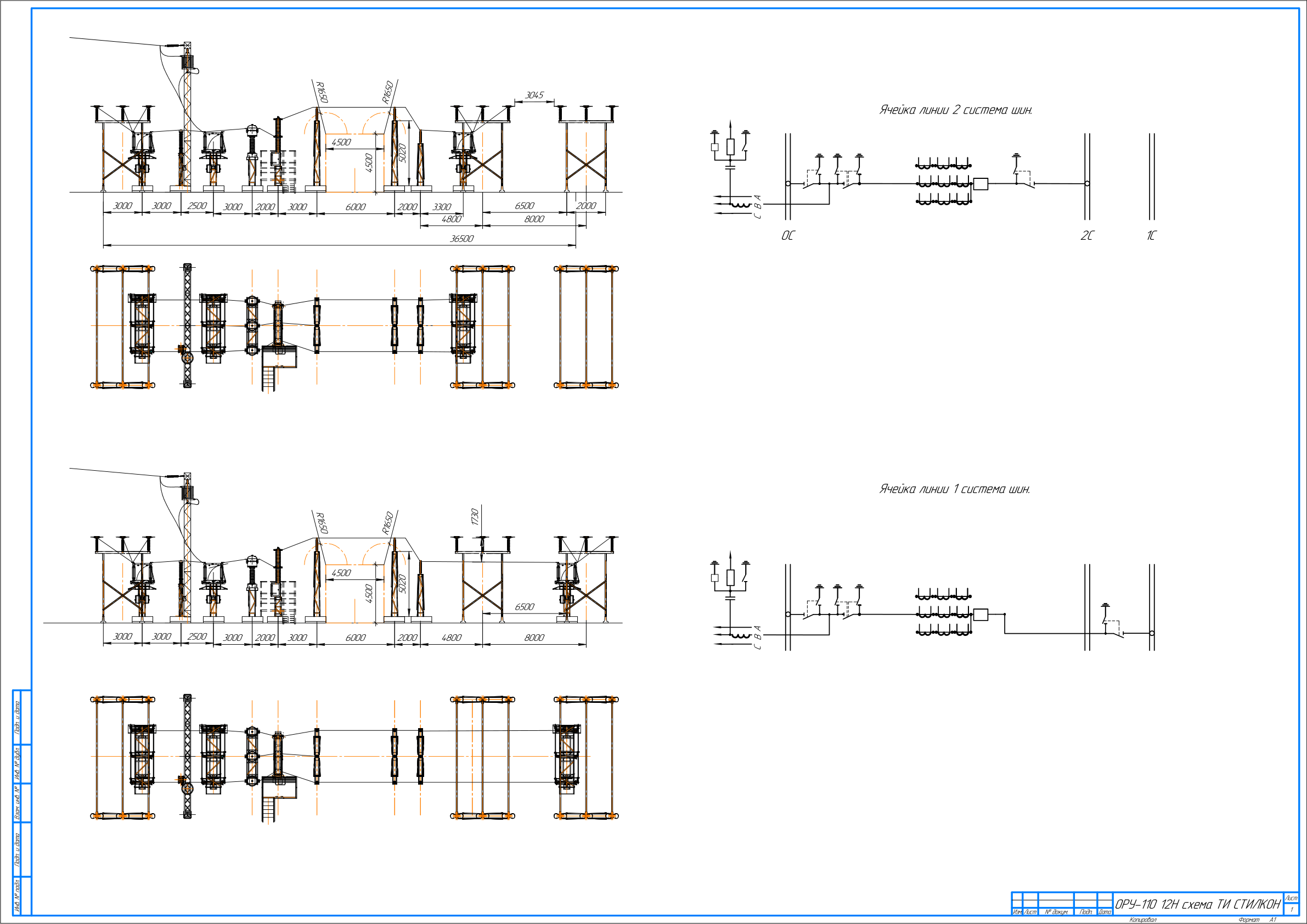

Превью: Однолинейная электрическая схема с двумя рабочими и обходной системой шин — ОРУ-110кВ Схема 12
PDF
Смотреть

Однолинейная электрическая схема с двумя рабочими и обходной системой шин — ОРУ-110кВ Схема 12

Формат PDF

Электрическая принципиальная схема ОРУ-110 кВ по варианту 12 (две рабочие секционированные выключателями и обходная системы шин). Содержит: Подключение силовых трансформаторов Т-1, Т-2 Расположение трансформаторов напряжения TV0, TV1, TV2 Габаритные привязки оборудования (4500, 5020, 9000, 1730, 250 мм) Фазировку (А, В, С) и точки подключения Инвентарные обозначения и штампы согласования

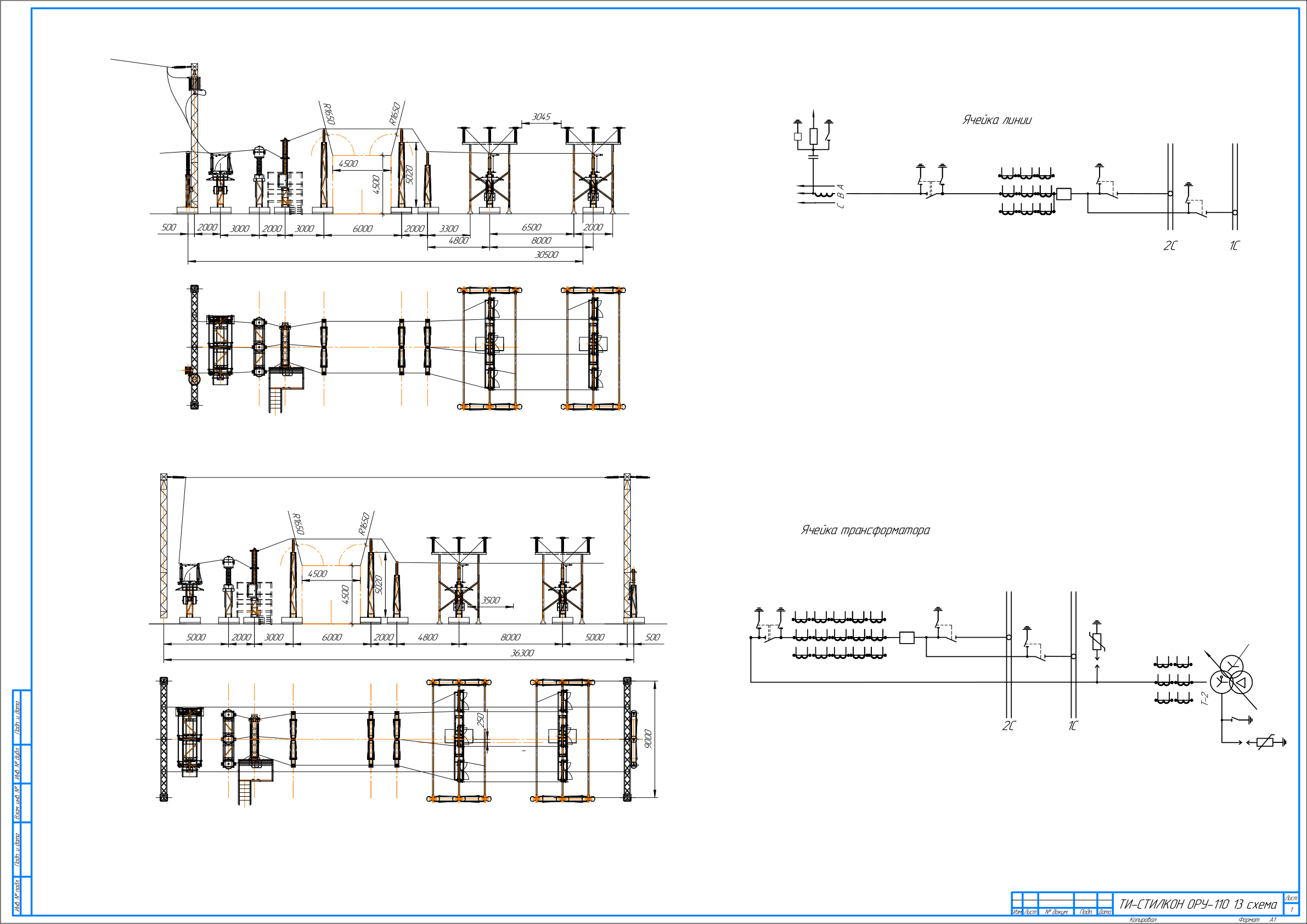

Превью: Схема расположения оборудования ОРУ-110 кВ (схема 13)
PDF
Смотреть

Схема расположения оборудования ОРУ-110 кВ (схема 13)

Формат PDF

Планово-схематический чертеж открытого распределительного устройства напряжением 110 кВ, реализующего типовую схему 13. Документ содержит габаритные привязки основных элементов: силовых трансформаторов, трансформаторов напряжения (TV1, TV2), порталов и шинных мостов. Указаны межосевые расстояния (9000, 4500, 5020 мм) и технологические зазоры (250 мм), необходимые для проектирования фундаментов, расстановки блоков и соблюдения требований ПУЭ.

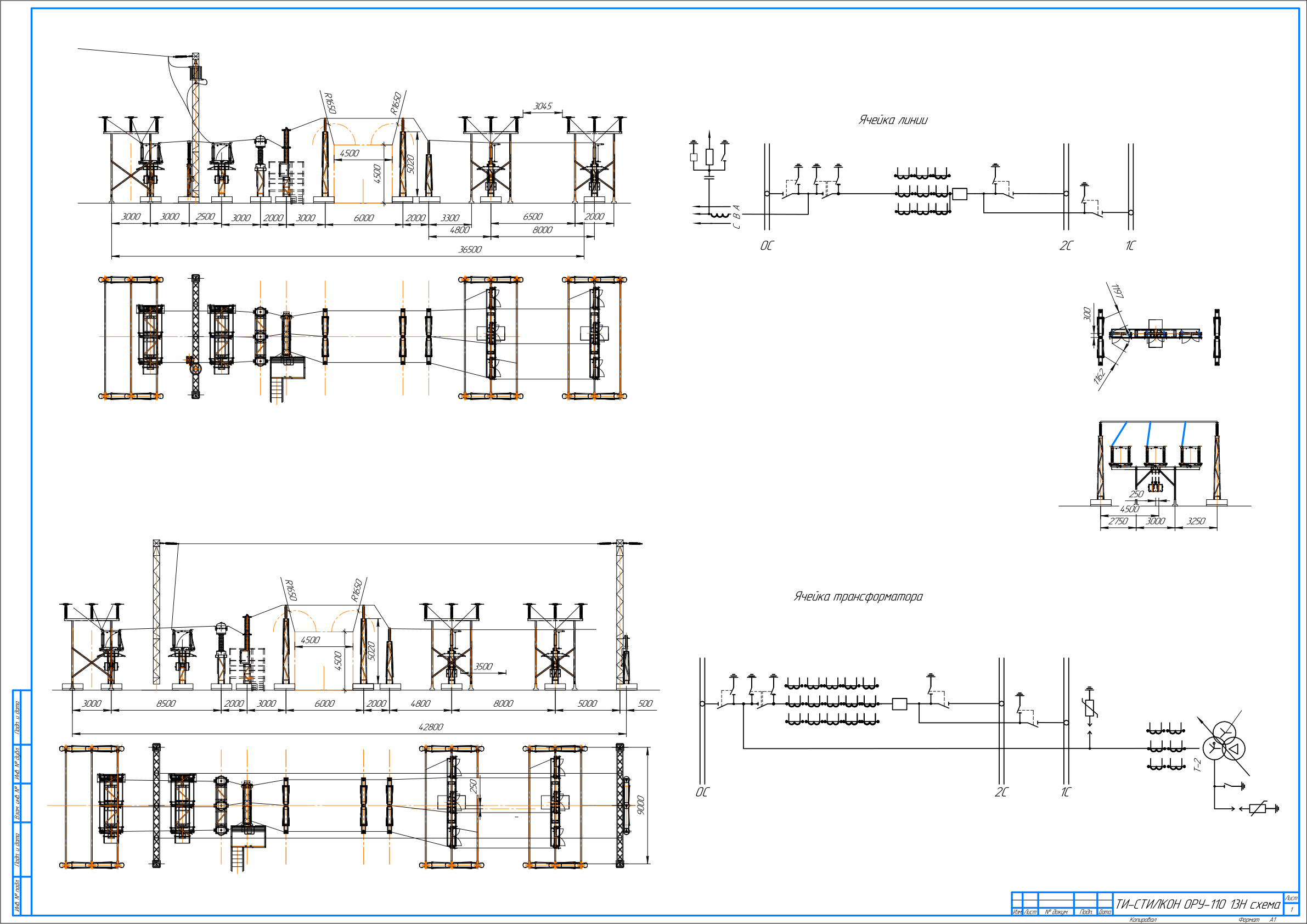

Превью: Электрическая схема с двумя рабочими и обходной системами шин — ОРУ-110кВ Схема 13Н
PDF
Смотреть

Электрическая схема с двумя рабочими и обходной системами шин — ОРУ-110кВ Схема 13Н

Формат PDF

Принципиальная схема открытого распределительного устройства 110 кВ исполнения 13Н. Документ отображает: Конфигурацию с двумя рабочими секционированными и обходной системами шин Расположение выключателей, разъединителей, трансформаторов напряжения Габаритные размеры и привязки (9000, 4500, 5020 мм) Обозначения фаз, точки заземления, соединения ошиновки Схему подключения к силовым трансформаторам

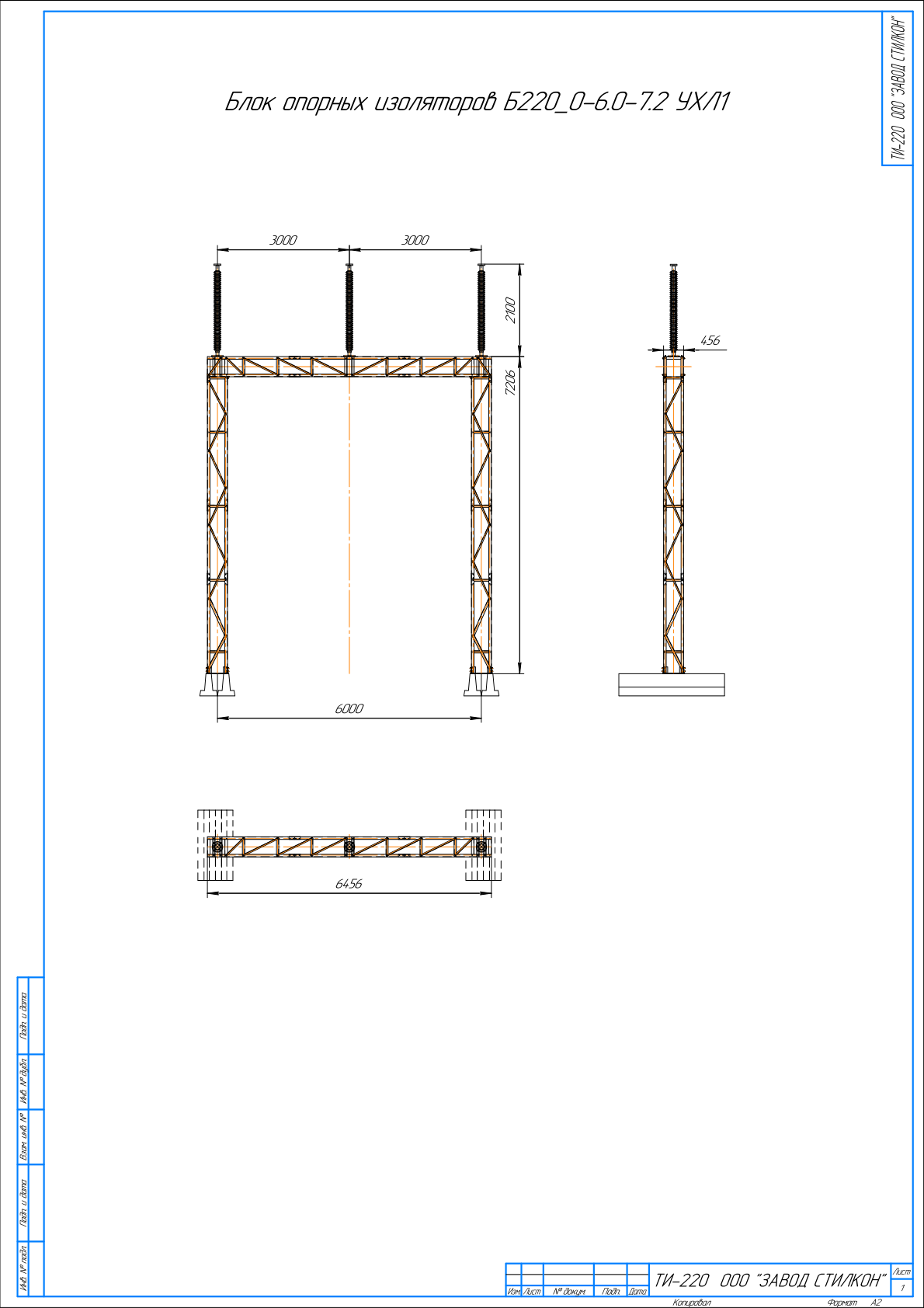

Превью: Технические чертежи и спецификации металлоконструкций — ТИ-СТИЛКОН Блоки ОРУ-220кВ
PDF
Смотреть

Технические чертежи и спецификации металлоконструкций — ТИ-СТИЛКОН Блоки ОРУ-220кВ

Формат PDF

Техническая информация по блокам открытого распределительного устройства напряжением 220 кВ производства завода «СТИЛКОН». Документ содержит чертежи и габаритные размеры типов блоков. Все конструкции выполнены из горячеоцинкованной стали, сборка на болтовых соединениях. Указаны массы блоков, размеры опорных пластин, рекомендации по фундаментам (лежни ЛЖ).

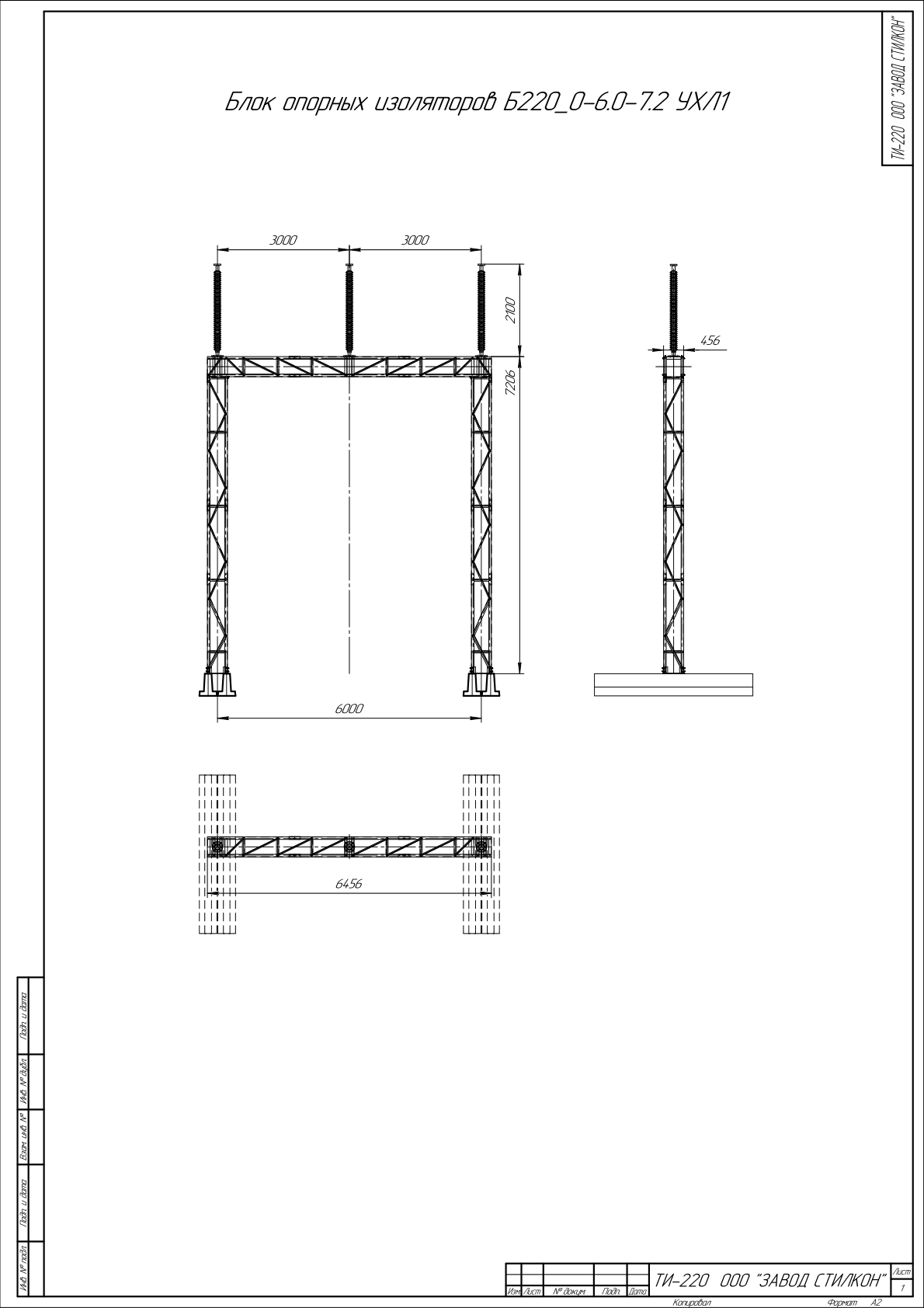

Превью: Технические чертежи блоков ОРУ-220 кВ «СТИЛКОН»
PDF
Смотреть

Технические чертежи блоков ОРУ-220 кВ «СТИЛКОН»

Формат PDF

Комплект рабочих чертежей функциональных блоков открытого распределительного устройства напряжением 220 кВ. Включает габаритные схемы и спецификации для опорных изоляторов, ограничителей перенапряжения, трансформаторов напряжения (НДКМ, НАМИ) и тока (ТГФМ, ТГМ), разъединителей (включая килевые), баковых и колонковых выключателей (ВГП-220М, Siemens 3AP1FG). Конструкции выполнены из горячеоцинкованной конструкционной стали, собираются методом болтовых соединений. Для блоков выключателей предусмотрены обслуживающие площадки, тросовые ограждения и сетчатые проемы. Указаны массы оборудования, типы фундаментов и стандартные метизные изделия.
