Фотографии ОРУ-35кВ
Формат PDF

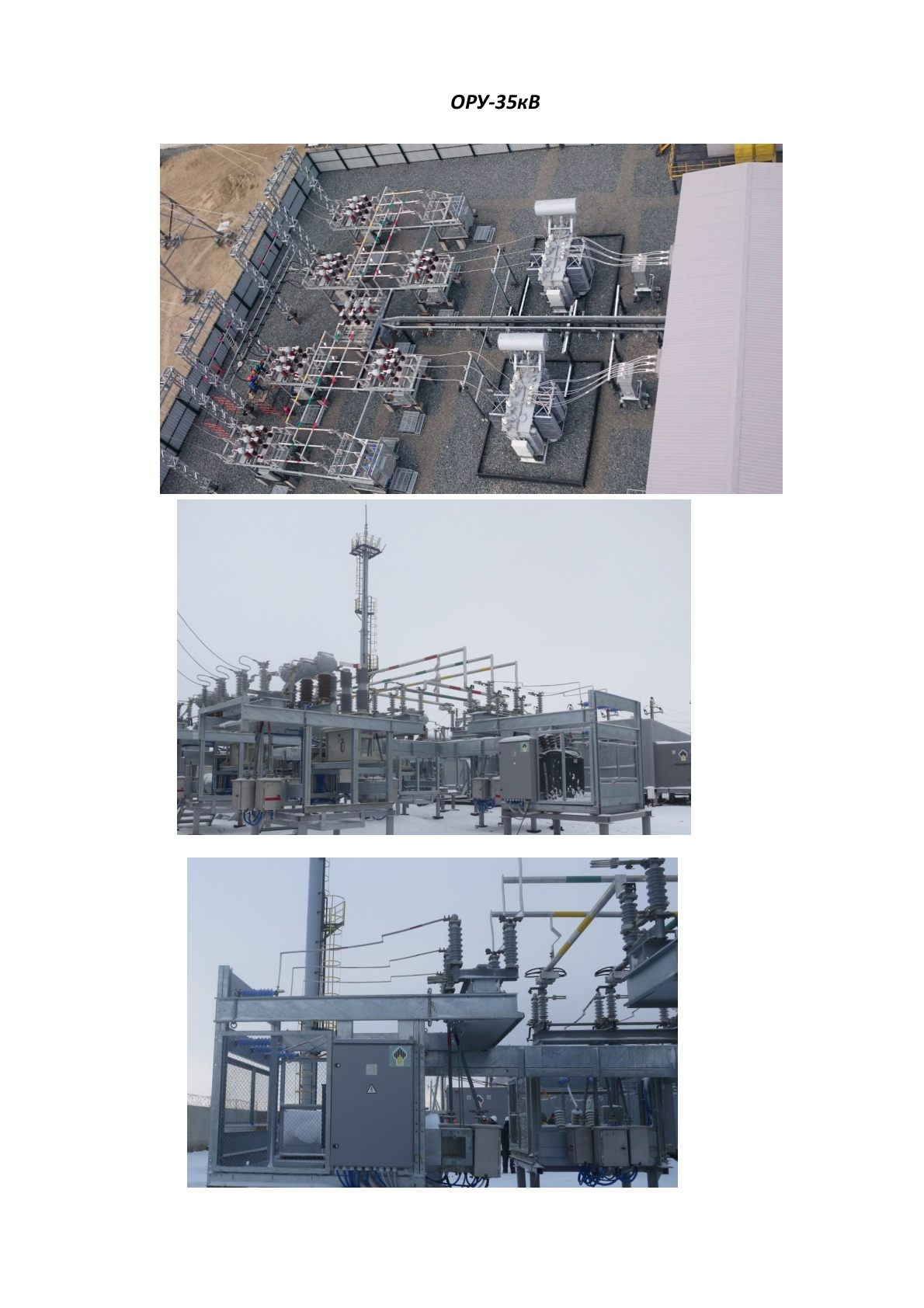

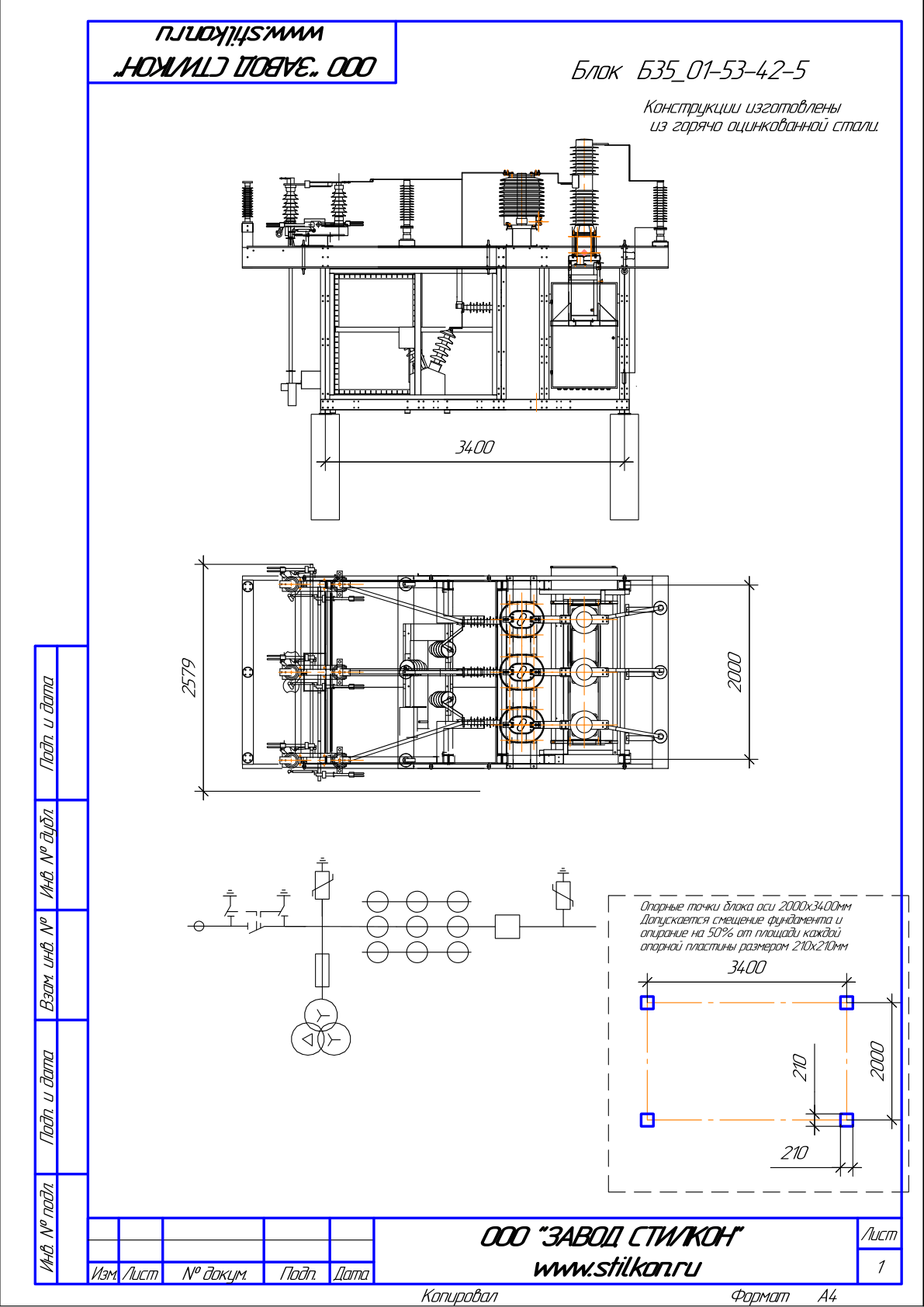

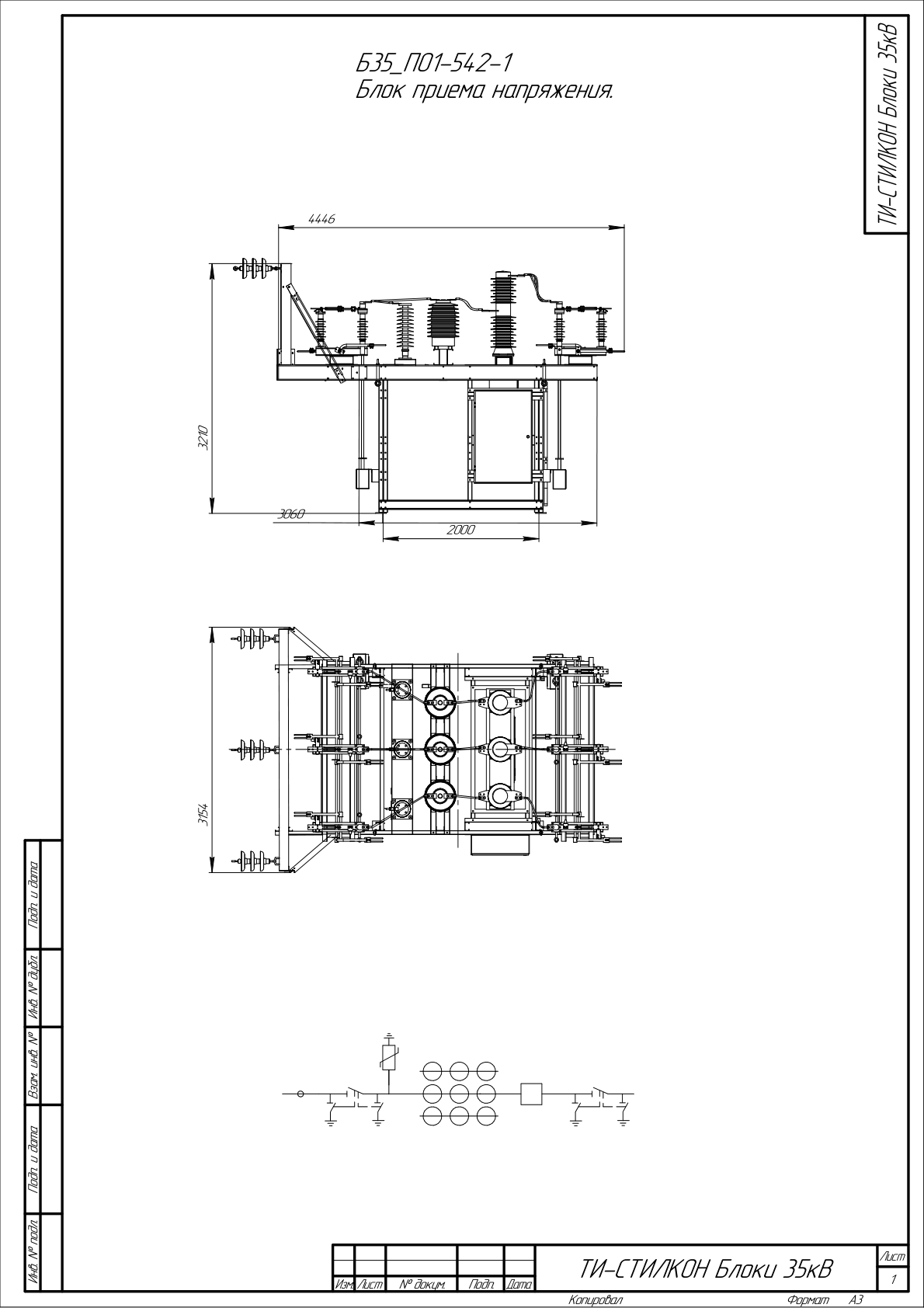

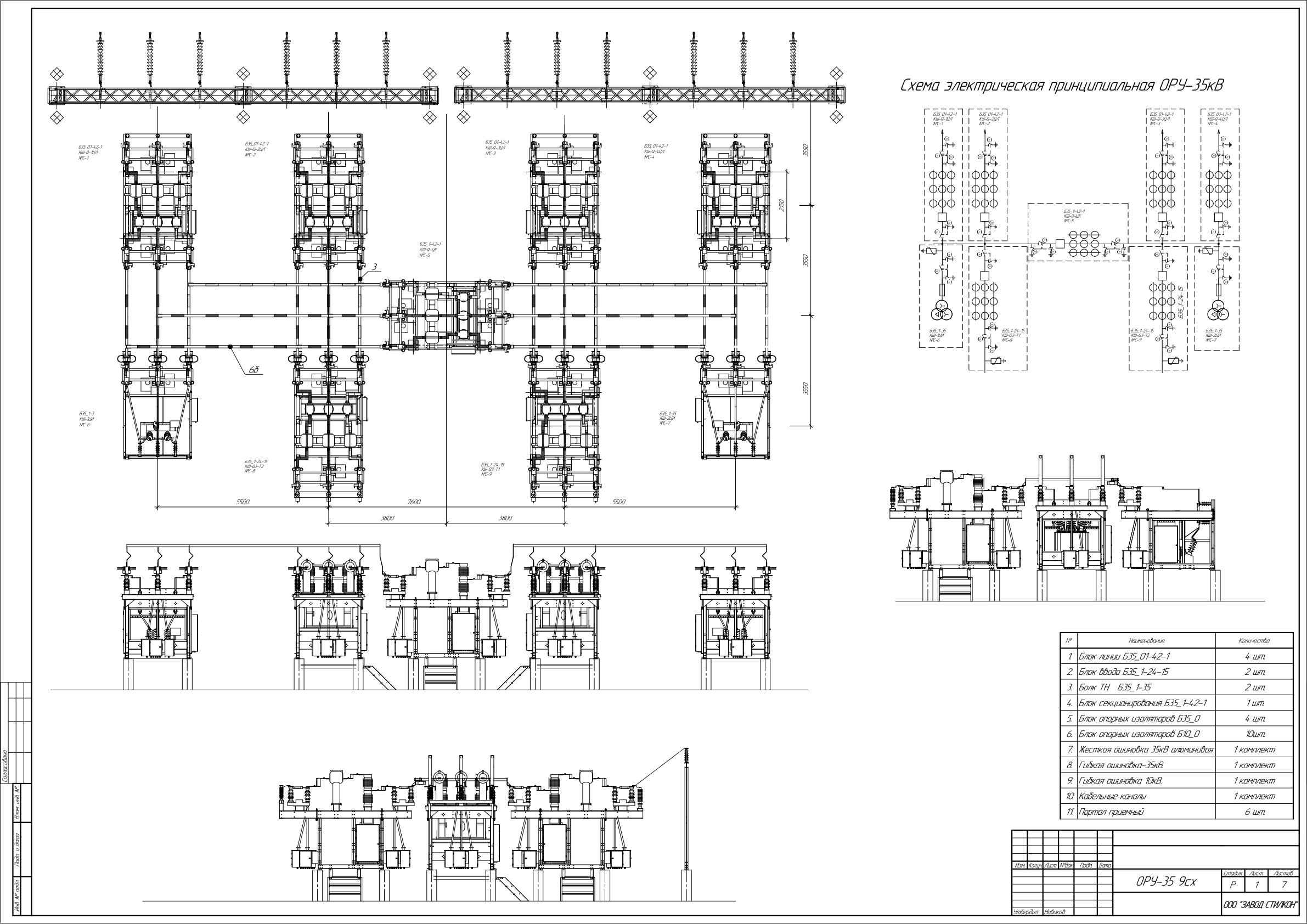

Фотогалерея открытых распределительных устройств напряжением 35 кВ, изготовленных заводом СТИЛКОН. На снимках представлены смонтированные ОРУ с унифицированными блоками на осях 2000×2000 мм и 2000×3400 мм: блоки приёмных ячеек, секционирования, трансформаторов собственных нужд 0,4 кВ 100 кВА, опорных изоляторов, кабельных вводов. Все металлоконструкции выполнены из горячеоцинкованной стали С350 (аналог 09Г2С) с толщиной покрытия ≥60 мкм. Монтаж осуществляется болтовыми соединениями без сварки. В комплект входят портальные конструкции ПС-35Я1…Я5, жёсткая и гибкая ошиновка, наземные и подвесные кабельные каналы. ОРУ адаптированы для основных электрических схем: 9, 5АНА, 4сх. Климатическое исполнение УХЛ1, сейсмостойкость до 9 баллов по шкале MSK-64, работа при температурах от –60°С до +40°С. Срок службы — 30 лет.
