1 Введение
1.1 Данная техническая информация является методическим и справочным пособием для проектирования, разработки и монтажа систем вентилируемого утеплённого фасада зданий (далее – систем), изготавливаемых по ТУ 5270-011-01256380-2006 и являющихся одним из наиболее эффективных способов утепления и отделки фасадов благодаря следующим техническим и эксплуатационным характеристикам:
- возможность изменения архитектурного облика фасадов путем варьирования облицовочных материалов, форматов и цветов;
- с экономической и экологической точки зрения - это единственная правильная теплозащита и защита от погодных наружных условий;
- обеспечивается здоровый климат помещения посредством беспрепятственной диффузии водяного пара — здание «дышет»;
- наилучшая звукоизоляция здания;
- увеличивается срок эксплуатации самого здания;
- длительное время сохраняется презентабельность здания;
- фасадная технология подходит как для новостроек, так и для зданий уже находящихся в длительной эксплуатации;
- небольшие расходы на обслуживание системы.
1.2 Разработчиком систем и изготовителем большинства её элементов является компания ООО «Стилкон» (г. Самара), которая выполняет проектирование, монтаж и инженерное сопровождение работ по монтажу систем на конкретных зданиях.
1.3 Системы широко апробированы в практике строительства. Фотографии зданий, построенных с применением данных систем, приведены на сайте компании www.stilkon.ru.
2 Область применения
2.1 Системы предназначены для улучшения внешнего вида здания, а также для повышения теплозащиты наружных ограждающих конструкций жилых и общественных зданий и сооружений, выполненных из бетона, кирпича и естественного камня, древесины с целью приведения их в соответствие с требованиями СНиП II-3-79* «Строительная теплотехника» (с изменением №3, утвержденным постановлением Госстроя России от 11.08.95 №18-81 и изменением №4, утвержденным постановлением Госстроя России от 19.01.98 №18-8).
2.2 Допускаемое значение ветрового давления (согласно СНиП 2.01.07-85*) устанавливается на основе расчёта несущей способности системы в зависимости от высоты здания, количества и типа несущих элементов каркаса и облицовки, массы системы (без утеплителя), выноса облицовочных элементов от стены.
2.3 Крепление элементов каркаса систем к элементам ограждающей конструкции зданий осуществляется при плотности последних не менее 600кг/м². В противном случае рассчитывается и изготавливается каркас, базирующийся непосредственно на силовых элементах здания.
2.4 Допускаемое значение градусосуток отопительного периода устанавливается на основе теплотехнического расчёта наружных ограждающих конструкций в соответствии с требованиями СНиП 23-02-2003 при толщине утеплителя не более 250мм.
2.5 Допускаемые зоны влажности принимают в соответствии со СНиП 23-02-2003 — сухая, нормальная, влажная.
2.6 Допускаемая степень агрессивности окружающей среды — неагрессивная или слабоагрессивная.
3 Описание системы
3.1 Система состоит из защитного экрана (облицовки), воздушного зазора, подоблицовочной конструкции (каркаса) и утеплителя.
3.2 Основным элементом системы является воздушный зазор между защитным экраном и утеплителем (стеной – в системах без утеплителя). Благодаря перепаду давления воздуха, этот зазор работает по принципу действия «вытяжной трубы». В результате этого из конструкции в окружающую среду удаляется влага, попавшая туда или образовавшаяся за счет конденсации в утеплителе. Воздушный промежуток снижает теплопотери, выполняя роль температурного буфера. Для нормальной работы системы толщина воздушного зазора должна быть не менее 30мм. Снизу и сверху фасада необходимо обеспечить свободный доступ наружного воздуха для отвода влаги из конструкции.
3.3 В первую очередь, в соответствии с утверждённой проектной документацией и ТУ 5270-011-01256380-2006, на ограждающей конструкции здания размечаются места крепления кронштейнов типа Кр1 и Кр2 (см. приложения 1 и 3). Кронштейны типа КР1 используются в качестве промежуточных элементов крепления прогонных профилей к ограждающим конструкциям здания. Кронштейны типа КР2 используются в качестве стыковых элементов крепления прогонных профилей к ограждающим конструкциям здания. Крепление кронштейнов к ограждающей конструкции осуществляется анкерными болтами через паронитовую прокладку, понижающую теплопередачу. При расположении кронштейнов дюбелем (болтом) вниз, рекомендуется, для компенсации ослабленного сечения, крепление к ограждающим конструкциям здания кронштейнов производить через металлическую шайбу с размерами 20х40х3мм.
3.4 Следующим этапом специальными тарельчатыми полимерными дюбелями к ограждающей конструкции здания крепится утеплитель и пароизолирующий материал, нанизываемые на выступающие элементы кронштейнов. Для предотвращения вырывов в местах прокалывания утеплителя кронштейнами необходимо делать надрезы. Если плиты утеплителя укладываются в два слоя, то рекомендуется швы между плитами каждого слоя размещать в шахматном порядке.
3.5 К свободным концам кронштейнов, в соответствии с проектной документацией, при помощи самонарезающих (самосверлящих) шурупов крепят прогонные профили.
Конструкция кронштейнов позволяет выставить прогонные профили в единую плоскость независимо от неровностей ограждающей конструкции здания (см. приложение 2).
3.6 К прогонным профилям, образующих единую плоскость, крепятся способами, в зависимости от вида облицовочного материала, облицовки, откосы, отливы и т.д. (см. приложение 3).
3.8 Крепление к прогонным профилям облицовок из ретифицированной плитки типа РП осуществляется при помощи кляммеров из нержавеющей или оцинкованной стали. Кляммеры рекомендуется окрашивать в цвет фасадной поверхности облицовки.
3.9 Крепление к прогонным профилям облицовок из металлических фасадных кассет типа ФК осуществляется самосверлящими шурупами за кромку кассеты, которая закрывается следующей, расположенной выше, кассетой.
3.10 Перечень элементов системы (изделий, материалов) и их применяемость приведены в таблице 1.
Таблица 1
| №п.п | Обозначение | Наименование продукции | Назначение | НТД на продукцию |
|---|
| Теплоизоляторы |
|---|
| 1 | ПОН | Паронитовая подкладка | Снижает теплопередачу между стеной и каркасом | ГОСТ 481 |
| 2 | «Изоспан» | Ветро-гидрозащитные паропроницаемые мембраны | Ветро-гидрозащита утеплителя | ТУ 8397-013-18603495-2001 |
| 3 | «Изовент» | Утеплитель базальтовый | Теплоизоляционный слой системы | ТУ 5762-004-53792403-05 |
| Крепёжные элементы |
|---|
| 4 | МВ-S, MB-SS, MB-ST, MBR-S, MBR-SS, MBR-ST, HRD | Анкерные дюбели | Крепление кронштейнов к ограждающим конструкциям | п.4.3 |
| 5 | JT3-4,8х19; JT3-4,8х13; TKR 4,8х50 | Самонарезающие винты | Крепление прогонных элементов, откосов, облицовок, отливов и т.п. | п.4.3 |
| 6 | А1/Е 4,8х10,3 | Заклёпка | Крепление прогонных элементов, откосов, облицовок, отливов и т.п. | п.4.3 |
| 7 | Дюбели из полиамида или полиэтилена с распорным элементом | Тарельчатые дюбели | Для крепления утеплителя к стене | ТУ 2291-001-53965192-04 п.4.3 |
| Элементы конструкции |
|---|
| 8 | Кр1-L-t | Кронштейн | Промежуточный элемент крепления прогонных профилей к стене здания | ТУ 5270-011-01256380-2006 |
| 9 | Кр2-L-t | Кронштейн | Стыковой элемент крепления прогонных профилей к стене | ТУ 5270-011-01256380-2006 |
| 10 | ШП-А-t | Прогонный профиль типа ШП | Прогонный элемент каркаса типа К3 | ТУ 5270-011-01256380-2006 |
| 11 | У-50-t | Прогонный профиль типа У | Прогонный элемент каркаса типа К1 | ТУ 5270-011-01256380-2006 |
| 12 | ПП-80-t | Прогонный профиль типа ПП | Прогонный элемент каркаса типа К2 | ТУ 5270-011-01256380-2006 |
| 13 | К | Кляммер | Элемент крепления облицовки типа РП | ТУ 5270-011-01256380-2006 |
| 14 | Z-А-Б-t | Прогонный профиль типа Z | Используется на каркасах типа К3 как несущий элемент обрамления окон и углов | ТУ 5270-011-01256380-2006 |
| 15 | С10-В1-t | Профиль стальной листовой гнутый гофрированный (профнастил) | Используется в качестве облицовки | ТУ 1122-010-01256380-2006 |
| 16 | СС10-В1-t | Профиль стальной листовой гнутый гофрированный (профнастил) | Используется в качестве облицовки | ТУ 1122-010-01256380-2006 |
| 17 | С21-В1-t | Профиль стальной листовой гнутый гофрированный (профнастил) | Используется в качестве облицовки | ТУ 1122-010-01256380-2006 |
| 18 | НС34-100-t | Профиль стальной листовой гнутый гофрированный (профнастил) | Используется в качестве облицовки | ТУ 1122-010-01256380-2006 |
| 19 | С-230-L | Сайдинг | Используется в качестве облицовки | ТУ 1121-001-01256380-2003 |
| 20 | С2-170-L | Сайдинг 2 | Используется в качестве облицовки | ТУ 1121-001-01256380-2003 |
| 21 | ФК-А-В-t | Фасадная кассета | Используется в качестве облицовки | ТУ 5270-011-01256380-2006 |
| 22 | НУ 65-0,5 | Наружный угол | Используется для закрытия торцов облицовок при обрамлении наружного угла | ТУ 1121-003-01256380 |
| 23 | ВУ 100-0,5 | Внутренний угол | Используется для закрытия торцов облицовок при обрамлении внутреннего угла | ТУ 1121-003-01256380 |
| 24 | СР 65-0,5 | Соединительная рейка | Используется для закрытия торцов облицовок при торцевом соединении | ТУ 1121-003-01256380 |
| 25 | Н 35-0,5 | Наличник | Используется для торцового обрамления облицовок | ТУ 1121-003-01256380 |
| 26 | ЗР 60-0,5 | Завершающая рейка | Используется для торцового обрамления облицовок | ТУ 1121-003-01256380 |
| 27 | НР 10-0,5 | Начальная рейка | Используется при монтаже облицовок типа «Сайдинг» | ТУ 1121-003-01256380 |
| 28 | ОУ 260-0,5 | Оконный угол | Используется в качестве оконных откосов | ТУ 1121-003-01256380 |
| 29 | ОО 250-0,5 | Оконный отлив | Используется в качестве оконных отливов | ТУ 1121-003-01256380 |
| 30 | З 25-0,5 | Защёлка откоса | Используется совместно с оконными углами как компенсирующий элемент | ТУ 1121-003-01256380 |
| 31 | ЗО 25-0,5 | Защёлка отлива | Используется совместно с оконными отливами как компенсирующий элемент | ТУ 1121-003-01256380 |
| 32 | РП-А-В-t | Ретифицированная плитка | Облицовочный материал | |
4 Исходные данные для проектирования системы
4.1 Проектно-сметная документация на систему для конкретного объекта разрабатывается на основе задания на проектирование, подготовленного в соответствии с действующими нормами и правилами и утверждённого заказчиком.
4.2 Задание на проектирование должно включать следующие исходные данные:
- архитектурные чертежи фасадов здания, включающие данные о фактуре и цвете облицовочных материалов, чертежи архитектурных деталей (карнизов, обрамления проёмов и т.п.);
- строительные чертежи наружных стен с пояснениями по решениям и размерами всех конструкций;
- данные от разработчиков фундамента здания или заключение компетентной организации о величине допустимой дополнительной нагрузки;
- план участка, на котором расположено здание.
В случае реконструкции здания задание на проектирование должно так же содержать акт обследования наружных стен, где указывается состояние поверхности фасадов, результаты испытаний на предмет вырыва дюбелей из стены и результаты геодезической съёмки поверхностей фасадов с данными о величине отклонений их отдельных участков от вертикальной плоскости.
4.3 Марку крепёжных элементов для крепления системы выбирают при условии наличия сертификатов соответствия с учётом результатов прочностных расчётов, гальванической совместимости, материала основания ограждающих конструкций здания, паспортных данных и результатов испытаний.
5 Расчёт на прочность системы
5.1 Прочностные расчёты включают проверку прочности и деформаций металлических профилей каркаса, крепёжных элементов, несущих нагрузки от их собственной массы, массы облицовки, утеплителя и от давления ветра.
5.2 Нагрузки от собственной массы элементов системы принимаются по техническим условиям и паспортным данным предприятий-изготовителей элементов. Допускается, при использовании каркасов типа К1 и К2, нагрузку от собственной массы несущих элементов каркаса не учитывать из-за её относительной малости. При использовании каркасов типа К3 учитывать массу только прогонных профилей типа ШП и Z.
Справочные данные на элементы, изготавливаемые в ООО «Стилкон» (г. Самара) приведены в приложении 1.
5.3 Изгибающие моменты, поперечные и продольные силы, прогибы определяются с использованием основных положений сопротивления материалов и строительной механики.
5.4 Временные нагрузки от действия ветра, коэффициенты надёжности по нагрузкам Υf, а также единый коэффициент надёжности по ответственности Υп=0,95, принимаются по СНиП 2.01.07.
5.5 Физико-механические характеристики материалов профилей, их соединений и крепёжных элементов следует принимать по СНиП II-23.
Приложение 1
Рис. 1 Прогонный профиль ШП-А-t
Таблица 1.
Прогонный профиль ШП-А-t применяется в каркасах типа К3 для монтажа всех типов облицовок. Крепление к прогонным элементам каркаса производится при помощи болтов, самосверлящих шурупов, комбинированных заклёпок.
Рис. 2 Прогонный профиль У-50-t (уголок).
Таблица 2.
Прогонный профиль У-50-t применяется в каркасах типа К1 для монтажа облицовок типа «Сайдинг» и профиля стального листового гнутого гофрированного (профнастил). Крепление к прогонным элементам каркаса производится при помощи самосверлящих шурупов, комбинированных заклёпок.
Рис. 3 Кронштейн Кр1-L-t
Таблица 3.
Кронштейны типа Кр1 используются в качестве промежуточных элементов крепления прогонных профилей к ограждающим конструкциям здания. Крепление к ограждающим конструкциям осуществляется при помощи болтов и дюбелей.
Рис. 4 Кронштейн Кр2-L-t

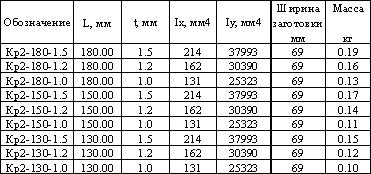

Таблица 4.
Кронштейны типа Кр2 используются в качестве стыковых элементов крепления прогонных профилей к ограждающим конструкциям здания для компенсации линейных расширений металла от разности температур. Крепление к ограждающим конструкциям осуществляется при помощи болтов и дюбелей.
Рис. 5 Прогонный профиль ПП-80-t.
Таблица 5.
Прогонный профиль ПП-80-t применяется в каркасах типа К2 и К3 для монтажа всех типов облицовок. Крепление к кронштейнам производится при помощи болтов, самосверлящих шурупов, комбинированных заклёпок.
Рис. 6 Прогонный профиль Z-А-Б-t.
Таблица 6.
Прогонный профиль Z-А-Б-t применяется совместно или вместо профиля ШП-А-t в каркасах типа К3 для монтажа всех типов облицовок кроме ФК и РП. Крепление к прогонным элементам каркаса производится при помощи болтов, самосверлящих шурупов, комбинированных заклёпок.
Рис. 7 Кляммер
Кляммер применяется для крепления облицовки типа РП к прогонным профилям типа ПП или ШП (каркасы К2 и К3 соответственно).
Рис. 8 Фасадная кассета ФК-А-Б-t
Фасадная кассета ФК-А-Б-t изготавливается с размерами А=200 … 800мм; Б=200 … 1200мм с толщиной заготовки t от 1 до 1,5мм. Подрез кассет при обрамлении проёмов, выступов и т.п. на ограждающих конструкциях зданий не рекомендуется. Обрамление ведётся только цельными элементами. Основные размеры фасадных кассет приведены в таблице 7.
Таблица 7.
*Размер технологический, а≥0
Рис.9 Профилированный лист типа С высотой 10мм и типа СС10 высотой 10мм.
Таблица 8.
Рис. 10 Профилированный лист типа С высотой 21мм
Таблица 9.
| Обозначение профилированного листа | Размеры сечения, мм | Площадьсечения,см² | Масса 1м.п. длины, кг | Ширина заготовки, мм |
|---|
| t | В | b | R | S | h | n |
|---|
| С21-1000-0,4 | 0,4 | 1051 | 65 | 5 | 100 | 21 | 10 | 5 | 4,43 | 1250 |
| С21-1000-0,5 | 0,5 | 6,25 | 5,41 |
| С21-1000-0,6 | 0,6 | 7,5 | 6,38 |
| С21-1000-0,7 | 0,7 | 8,75 | 7,36 |
| С21-1000-0,8 | 0,8 | 10 | 8,34 |
*Размер технологический, а≥0
Рис.11 Профилированный лист типа НС высотой 34мм.
Таблица 10.
| Обозначение профилированного листа | Размеры сечения, мм | Площадьсечения,см² | Масса 1м.п. длины, кг | Моментинерции Iх, см4 | Шириназаготовки, мм |
|---|
| t | y |
|---|
| НС34-1000-0,4 | 0,4 | 7,96 | 5 | 4,43 | 7,24 | 1250 |
| НС34-1000-0,5 | 0.5 | 8,0 | 6,25 | 5,41 | 9,05 |
| НС34-1000-0,6 | 0.6 | 8,05 | 7,5 | 6,38 | 10,85 |
| НС34-1000-0,7 | 0.7 | 8,09 | 8,75 | 7,36 | 12,65 |
| НС34-1000-0,8 | 0,8 | 8,14 | 10 | 8,34 | 14,45 |
Рис.12 Наружный угол НУ 65-0,5
Рис.13 Внутренний угол ВУ 100-0,5
Рис.14 Соединительная рейка СР 65-0,5
Рис.15 Наличник Н 35-0,5
Рис.16 Завершающая рейка ЗР 60-0,5
Рис.17 Начальная рейка НР 10-0,5
Рис.18 Оконный угол ОУ А-0,5
Рис.19 Оконный отлив ОО А-0,5
Рис.20 Защёлка откоса З 25-0,5
Рис.20 Защёлка отлива ЗО 25-0,5
Приложение 2
Рис. 1 Каркас типа К1
- ограждающая конструкция здания;
- утеплитель;
- изолирующая подкладка;
- кронштейн типа Кр1;
- кронштейн типа Кр2;
- уголок.
Каркас имеет два варианта исполнения: горизонтальное и вертикальное.
Предназначен для монтажа облицовок типа гофрированных профилей по ТУ 1122-010-01256380-2006 и облицовок из сортовых (фасадных) профилей по ТУ 1121-001-01256380-2003.
Рис. 2 Каркас типа К2
- ограждающая конструкция здания;
- утеплитель;
- изолирующая подкладка;
- кронштейн типа Кр1;
- кронштейн типа Кр2;
- профиль типа ПП.
Каркас имеет два варианта исполнения: горизонтальное и вертикальное. Допускается кронштейны устанавливать в шахматном порядке. Шаг установки прогонного профиля типа ПП должен совпадать с шагом облицовок.
Каркас предназначен для монтажа облицовок всех типов.
Рис. 3 Каркас типа К3
- ограждающая конструкция здания;
- утеплитель;
- изолирующая подкладка;
- кронштейн типа Кр1;
- кронштейн типа Кр2;
- профиль типа ПП или У;
- профиль типа ШП или Z.
Каркас может изготавливаться как в горизонтальном, так и вертикальном исполнении. В случае применения прогонного профиля типа ПП (поз. 6) допускается кронштейны по отношению к нему устанавливать в шахматном порядке.
Каркас предназначен для монтажа облицовок всех типов.
Приложение 3
Рис. 1 Разметка и фиксация кронштейнов на ограждающей конструкции здания
Рис.2 Крепление базальтового утеплителя и ветро-гидрозащитной паропроницаемой мембраны на ограждающую конструкцию здания
Рис.3 Крепление прогонного профиля к кронштейнам
Крепление прогонного профиля (любого типа) к кронштейнам производится при помощи самосверлящих винтов, заклёпок, болтов. Крепление к кронштейнам типа Кр2 производится точно в центр овальных отверстий (для компенсации температурных расширений). Выступающие за образованную прогонными профилями плоскость кронштейны срезаются или загибаются.
Рис.4 Порядок монтажа облицовочного профиля С-230-L (Сайдинг)
Монтаж облицовочного профиля С-230-L «Сайдинг» начинается с крепления к прогонным элементам каркаса самосверлящими шурупами или заклёпками начальной рейки НР 10-0,5. Крепление облицовочного профиля к прогонным элементам каркаса производится при помощи самосверлящих шурупов в центр прямоугольных отверстий перфорированной кромки (для компенсации температурных расширений). Между собой и с начальной рейкой облицовочный профиль сцепляется посредством предусмотренных его конструкцией замковых элементов. При монтаже не допускать деформации перфорированной кромки облицовки от чрезмерной затяжки шурупов.
Рис.5 Порядок монтажа облицовочного профиля С2-170-L «Сайдинг 2»
Монтаж облицовочного профиля С-170-L «Сайдинг 2» начинается с крепления к прогонным элементам каркаса самосверлящими шурупами или заклёпками наличника Н35-0,5 (или внутреннего угла ВУ 100-0,5; наружного угла НУ 65-0,5; соединительной рейки СР 65-0,5; оконного угла ОУ 260-0,5). Крепление облицовочного профиля к прогонным элементам каркаса производится при помощи самосверлящих шурупов в центр прямоугольных отверстий перфорированной кромки (для компенсации температурных расширений). Между собой облицовочный профиль стыкуется посредством предусмотренных его конструкцией замковых элементов. При монтаже не допускать деформации перфорированной кромки облицовки от чрезмерной затяжки шурупов.
Рис.6 Порядок монтажа профилей стальных листовых гнутых гофрированных (на примере СС10- В1-t)
Крепление профилей стальных листовых гнутых гофрированных к прогонным элементам каркаса осуществляется при помощи самосверлящих шурупов или заклёпок. Во время монтажа не допускать деформации плоских участков облицовки от чрезмерной затяжки шурупов. Стыковка профилей производится наложением накрывающей полки на накрываемую.
Рис.7 Применяемость обрамляющих и компенсирующих элементов на примере облицовочного профиля «Сайдинг» при облицовке зданий облицовочными материалами типа «Сайдинг», «Сайдинг 2», профилями стальными листовыми гнутыми (профнастилом)
Рис. 8 Порядок монтажа фасадной кассеты ФК-А-В-t на каркас типа К3
Каркас К3 используется при монтаже систем на сложных фасадах, имеющих многочисленные, отличающиеся по своим размерам оконные проёмы и т.п., требующие индивидуальной подгонки элементов каркаса и фасадных кассет.
Крепление фасадных кассет к прогонным элементам каркаса осуществляется при помощи шурупов с шестигранной головкой в центр продолговатых отверстий. В качестве начальной планки используется Z профиль. Между собой фасадная кассета стыкуется посредством предусмотренных в её конструкции замковых элементов. Причём, в смонтированном положении элементы крепления фасадной кассеты скрыты нависающей частью замковой кромки. Во время монтажа не допускать деформации плоских участков облицовки от чрезмерной затяжки шурупов.
Рис. 9 Порядок монтажа фасадной кассеты ФК-А-В-t на каркас типа К2
Каркас К2 используется при монтаже систем на относительно простых фасадах, имеющих малочисленные, не отличающиеся по своим размерам оконные проёмы и т.п., не требующие индивидуальной подгонки элементов каркаса и фасадных кассет.
Крепление фасадных кассет к прогонным элементам каркаса осуществляется при помощи шурупов с шестигранной головкой в центр продолговатых отверстий. В качестве начальной планки используется Z профиль. Между собой фасадная кассета стыкуется посредством предусмотренных в её конструкции замковых элементов. Причём, в смонтированном положении элементы крепления фасадной кассеты скрыты нависающей частью замковой кромки. Во время монтажа не допускать деформации плоских участков облицовки от чрезмерной затяжки шурупов.
Рис. 10 Порядок монтажа ретифицированной плитки РП-А-В-t на каркас типа К2
Каркас К2 используется при монтаже систем на относительно простых фасадах, имеющих малочисленные, не отличающиеся по своим размерам оконные проёмы и т.п., не требующие индивидуальной подгонки элементов каркаса и фасадных кассет.
Крепление фасадных кассет к прогонным элементам каркаса осуществляется при помощи кляммеров и самосверлящих шурупов.
Рис. 11 Порядок монтажа ретифицированной плитки РП-А-В-t на каркас типа К3
Каркас К3 используется при монтаже систем на сложных фасадах, имеющих многочисленные, отличающиеся по своим размерам оконные проёмы и т.п., требующие индивидуальной подгонки элементов каркаса и ретифицированной плитки.
Крепление ретифицированной плитки к прогонным элементам каркаса осуществляется при помощи кляммеров и самосверлящих шурупов.
