Профиль облицовочный металлический (в дальнейшем сайдинг) используется для облицовки жилых и не жилых помещений, эксплуатируемых в не агрессивной среде.
1.УСТРОЙСТВО МЕСТА ДЛЯ МОНТАЖА
1.1. Все операции подготовки профиля к облицовке и монтажу следует проводить на рабочем месте, специально оборудованном для этого следующими инструментами:
- рулетка;
- шнур для разметки;
- уровень;
- угольник металлический;
- ручная электрическая пила с мелкозубчатым диском;
- молоток;
- ножовка по дереву;
- дрель электрическая;
- отвертка;
- ножовка по металлу;
- ножницы по металлу.
Все работы по монтажу сайдинга рекомендуется проводить с использованием следующего оборудования:
- стол (верстак);
- монтажная платформа.
1.2. Монтажный стол желательно установить параллельно облицовываемому дому (зданию). Стол должен быть снабжен дисковой пилой. Питание пилы подводят с противоположной стороны от места работы, питающий кабель должен иметь достаточную длину. Монтажный стол следует приспособить под наибольший размер по длине элементов сайдинга, что облегчит работу. Все профили подрезаются по заранее подготовленным размерам. Хранить материалы нужно на заранее приготовленных для этого столах и стеллажах рядом с облицовываемым объектом. Материалы должны надежно оберегаться от случайных ударов и чрезмерного перегиба, которые могут привести к повреждению сайдинга.
2.МЕРЫ БЕЗОПАСНОСТИ
Правила работ при монтаже.
Монтаж сайдинга следует производить с соблюдением некоторых мер безопасности:
- работать с облицовками необходимо в специальных рукавицах (перчатках), для того чтобы предотвратить порезы об острые края профиля;
- все операции (резка, сверление и т. д.) следует производить исправным электрическим инструментом (во избежание короткого замыкания);
- работу по монтажу сайдинга следует производить с соблюдением мер безопасности высотных работ.
3.МОНТАЖ КАРКАСА
Для монтажа каркаса необходимо сделать следующее:
- демонтировать все элементы здания, которые усложняют установку сайдинга;
- разбить поверхности стен на участки, на которых будет крепиться сайдинг;
- на этих участках расположить кронштейны по вертикали через каждые 80 см, а по горизонтали через каждые 60 см.;
- уголок каркаса расположить вертикально с шагом 60 см.;
- закрепить все профили так, чтобы создать ровную поверхность стен.
4.МОНТАЖ ДОБОРНЫХ ЭЛЕМЕНТОВ
ВНИМАНИЕ!
Металлические элементы сайдинга расширяются и сжимаются при смене температуры. При раскрое профилей сайдинга необходимо это учитывать (оставлять 10 мм свободного места для стыковки с доборными элементами). Во время монтажа при температуре ниже 150 надо также это учитывать (оставляя больше свободного места).
4.1.Разметка и монтаж начальной планки.
На каждом углу следует отметить мелом расстояние от навеса до самой нижней точки, которая должна быть покрыта сайдингом. Соединить точки мелом, отмечая черту.
|
| Рис. Крепление начальной планки
|
Крепление начальной планки следует проводить, так чтобы её нижнее ребро, проходило вдоль черты, обозначенные мелом, как на рисунке.
Следует оставлять расстояние 75 мм между гранью угла и краем планки для монтажа угловых элементов. Начальную планку следует крепить саморезами через каждые 60 см.
4.2.Наружный угол
Угловые элементы монтируются строго вертикально, их верхние ребра должны быть на 6 мм ниже начальной планки, саморезы крепятся каждые 300мм.
При креплении наружного угла его нижняя часть должна войти в оставленный зазор на 75 мм между начальными планками
|

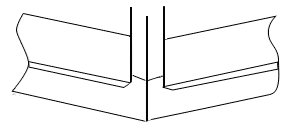

| Рис. Схема стыковки сайдинга на угловой части здания
|
 |
 |
| Рис. Схема стыковки угловых элементов
|
4.3.Внутренний угол
Внутренние углы монтируются строго вертикально, а их верхние ребра должны быть на 6 мм ниже самой высокой точки стены и на 6 мм ниже начальной планки.
4.4.Монтаж и стыковка соединительных реек.
Соединительная рейка монтируется строго вертикально, а их верхние ребра должны быть на 6 мм выше самой высокой точки стены, нижние ребра на 6 мм ниже начальной планки.
|
| Рис. Стыковка соединительной рейки
|
5.РЕЗКА
Для проведения линии резки необходимо пользоваться угольником. Сайдинг нужно резать электрической пилой с вулканитовым диском, особенно если речь идет о косых поверхностях.
6.КРЕПЕЖ
Крепеж сайдинга следует проводить при помощи оцинкованных саморезов размер: 4,2*13 со сверлом. Для крепления саморезов служат специально приготовленные отверстия. Саморез вкручивают в центр отверстия (паза) в горизонтальной плоскости и не слишком крепко, что дает возможность свободного передвижения облицовки при термическом расширении и монтаже.
|

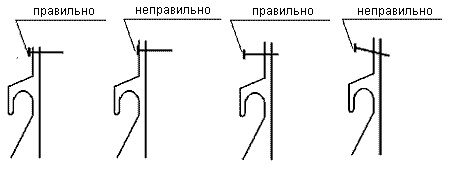

| Рис. Расположение саморезов при крепеже
|
Наружные и внутренние угловые элементы здания рекомендуется крепить следующим способом:
- первый саморез в самую высокую точку;
- следующие вбивают через каждые 30 см.
Аксессуары должны быть прикреплены так, чтобы саморезы слегка прилегали к металлу.
Между головкой самореза и профилем оставляется зазор до 3мм, что не позволяет коробиться сайдингу при термическом расширении.
Не рекомендуется крепить саморезы под углом, чтобы не повредить профиль.
|
| Рис. Крепление профилей при горизонтальной облицовке здания
|
7.МОНТАЖ САЙДИНГА
7.1.Монтаж облицовочного листа
Первый профиль сайдинг вставить между доборными элементами, прикрепить саморезами через каждые 60 см. Проверить, параллелен ли профиль по отношению к навесу и окну. Следует помнить о расширении элементов и оставлять 6 мм зазора между боковой поверхностью сайдинга и упорными поверхностями доборных элементов, а также между краем сайдинга и упорной поверхностью возле оконного откос.
 |
 |
| Рис. Крепление сайдинга
|
По окончании первого ряда начинается монтаж следующего. Профиль следующего ряда зацепляется за предыдущий. Сайдинг должен висеть без натяжения нельзя его натягивать и слишком крепко прибивать.
|
